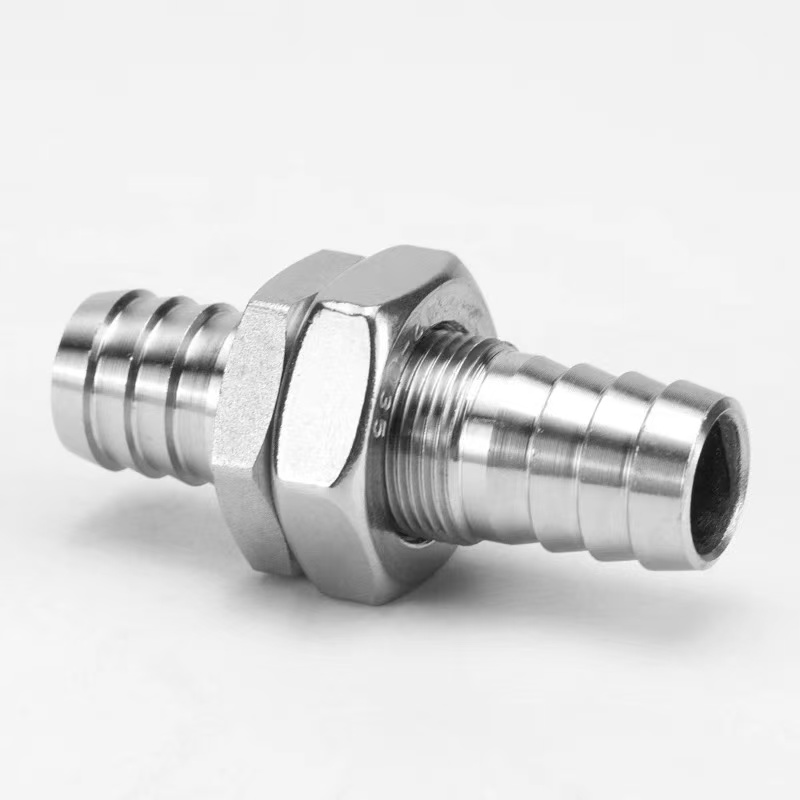

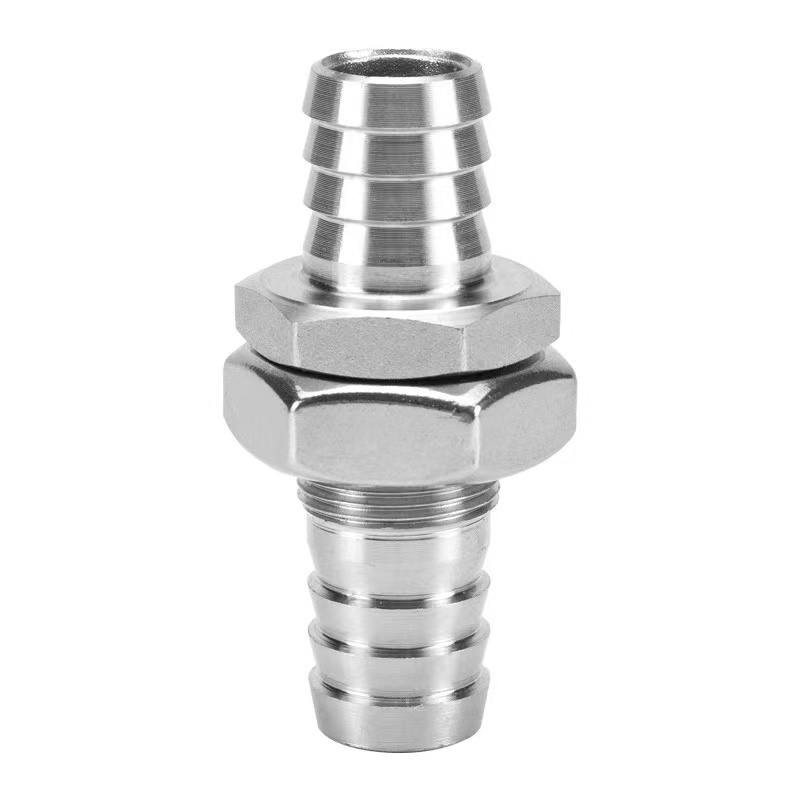

ബൾക്ക്ഹെഡ് ബാർബെഡ് ഫിറ്റിംഗ്

വിശ്വസനീയമായ സീലിംഗ് നൽകുമ്പോൾ ഉപകരണ പാനലുകളിലൂടെ ഹോസുകൾ റൂട്ട് ചെയ്യുന്നതിനായി പ്രത്യേകം രൂപകൽപ്പന ചെയ്ത ഉയർന്ന നിലവാരമുള്ള ബൾക്ക്ഹെഡ് ബാർബെഡ് ഫിറ്റിംഗുകൾ ഷെഞ്ചി അവതരിപ്പിക്കുന്നു. പിച്ചള, SUS304, SUS316L സ്റ്റെയിൻലെസ് സ്റ്റീൽ എന്നിവകൊണ്ട് നിർമ്മിച്ച ഈ ഫിറ്റിംഗുകൾ ശക്തമായ നാശന പ്രതിരോധം വാഗ്ദാനം ചെയ്യുന്നു, കൂടാതെ വിശാലമായ തൊഴിൽ സാഹചര്യങ്ങൾക്ക് അനുയോജ്യവുമാണ്.

ഉൽപ്പന്ന ഘടന

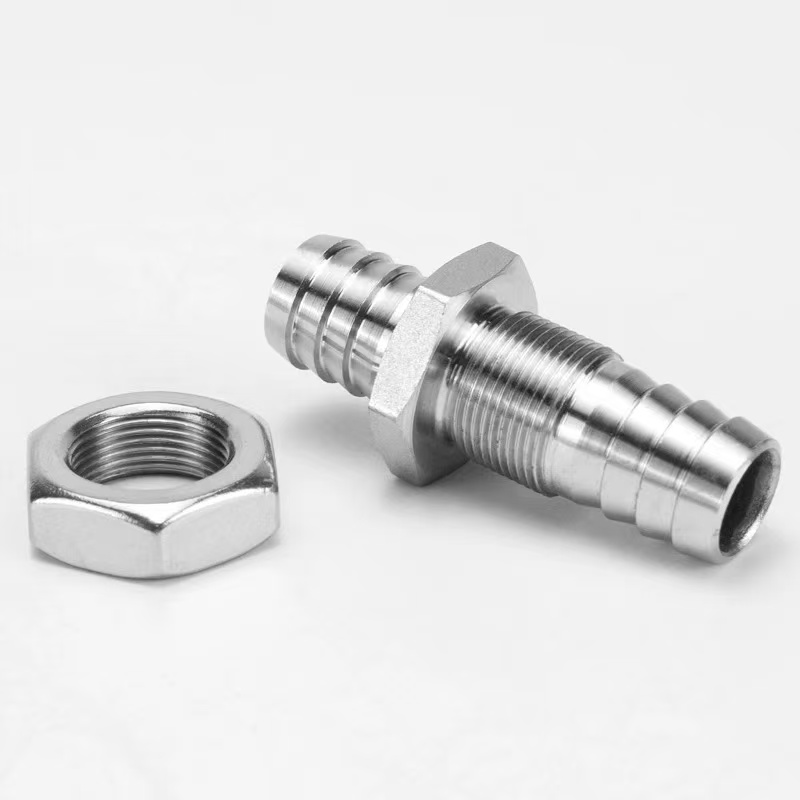

ബൾക്ക്ഹെഡ് ബാർബെഡ് ഫിറ്റിംഗിൻ്റെ ഘടനയിൽ ബൾക്ക്ഹെഡ് ത്രെഡുകൾ, ലോക്കിംഗ് നട്ട്, ബാർബഡ് ഹോസ് കണക്ഷനുകൾ എന്നിവ ഉൾപ്പെടുന്നു. ഇൻസ്റ്റാളേഷൻ സമയത്ത്, ഒരു പാനൽ ദ്വാരം മാത്രമേ ആവശ്യമുള്ളൂ; നട്ട് ശക്തമാക്കുന്നത് ഫിക്സിംഗ്, സീലിംഗ് പ്രക്രിയ പൂർത്തിയാക്കുന്നു.

ബാർബെഡ് എൻഡ് ഒരു ആൻ്റി-സ്ലിപ്പ് ഗ്രോവ് ഡിസൈൻ അവതരിപ്പിക്കുന്നു, ഒരു ഹോസ് ക്ലാമ്പ് ഉപയോഗിക്കുമ്പോൾ സുരക്ഷിതമായ കണക്ഷൻ ഉറപ്പാക്കുന്നു. കൺട്രോൾ കാബിനറ്റുകൾ, ജലശുദ്ധീകരണ ഉപകരണങ്ങൾ, മെഡിക്കൽ ഉപകരണങ്ങൾ, മറ്റ് അനുബന്ധ മേഖലകൾ എന്നിവയിൽ ഈ ഫിറ്റിംഗുകൾ വ്യാപകമായി ഉപയോഗിക്കുന്നു.

ഉൽപ്പന്ന സവിശേഷതകൾ

ഘടനാപരമായ നേട്ടങ്ങൾ

നിശ്ചിത സീലിംഗ് നൽകുമ്പോൾ ഉപകരണ പാനലുകൾ, എൻക്ലോസറുകൾ അല്ലെങ്കിൽ ബൾക്ക്ഹെഡുകൾ എന്നിവയിലൂടെ ഹോസുകൾ റൂട്ട് ചെയ്യുന്നതിനായി പ്രത്യേകം രൂപകൽപ്പന ചെയ്ത പൈപ്പ് ഫിറ്റിംഗ് ആണ് ബൾക്ക്ഹെഡ് ബാർബെഡ് ഫിറ്റിംഗ്. അതിൻ്റെ പ്രധാന ഘടനയിൽ ഒരു ബൾക്ക്ഹെഡ് ത്രെഡ് സെക്ഷൻ, ഒരു ലോക്കിംഗ് നട്ട്, ഒരു സീലിംഗ് ഗാസ്കറ്റ്, ഒരു ബാർബെഡ് ഹോസ് കണക്ഷൻ എന്നിവ ഉൾപ്പെടുന്നു. ഇൻസ്റ്റാളേഷൻ സമയത്ത്, പാനലിൽ അനുബന്ധ വ്യാസത്തിൻ്റെ ഒരു ദ്വാരം മാത്രമേ നിർമ്മിക്കേണ്ടതുള്ളൂ. ഫിറ്റിംഗിൻ്റെ ത്രെഡ് സെക്ഷൻ ദ്വാരത്തിലൂടെ കടന്നുപോകുന്നു, ഫിക്സിംഗ്, സീലിംഗ് പ്രക്രിയ പൂർത്തിയാക്കാൻ നട്ട് എതിർ വശത്ത് നിന്ന് മുറുകെ പിടിക്കുന്നു.

1. ബൾക്ക്ഹെഡ് ഫിക്സിംഗ് ഘടന:ത്രെഡ് സെക്ഷൻ നീളം സാധാരണ പാനൽ കട്ടിയുമായി പൊരുത്തപ്പെടുന്നു. ലോക്കിംഗ് നട്ട് മുറുകെപ്പിടിച്ചാൽ, അത് പാനലിനൊപ്പം ഒരു കർക്കശമായ ഫിക്സേഷൻ ഉണ്ടാക്കുന്നു, ബാഹ്യ വലിക്കുന്ന ശക്തികൾക്ക് കീഴിൽ പോലും ഫിറ്റിംഗ് സുരക്ഷിതമായി തുടരുന്നുവെന്ന് ഉറപ്പാക്കുന്നു.

2. മുള്ളുള്ള ഹോസ് കണക്ഷൻ:പാനലിൻ്റെ ഒന്നോ രണ്ടോ വശങ്ങളിൽ ഹോസ് ചേർക്കുന്നതിനും ഹോസ് ക്ലാമ്പ് ഉപയോഗിച്ച് സീൽ ചെയ്ത കണക്ഷൻ രൂപപ്പെടുത്തുന്നതിനുമായി മുള്ളുകളുള്ള ടേപ്പർ പല്ലുകൾ ഉണ്ട്. മുള്ളുള്ള അറ്റത്ത് ഇരട്ട ആൻ്റി-സ്ലിപ്പ് ഗ്രോവ് ഡിസൈൻ സ്വീകരിക്കുന്നു, ഇത് സാധാരണ ഫിറ്റിംഗുകളേക്കാൾ ഉയർന്ന പുൾ-ഔട്ട് പ്രതിരോധം വാഗ്ദാനം ചെയ്യുന്നു.

3. സീലിംഗ് സിസ്റ്റം:പാനലിൻ്റെ ഇരുവശത്തും റബ്ബർ ഗാസ്കറ്റുകൾ അല്ലെങ്കിൽ ഒ-വളയങ്ങൾ നൽകിയിട്ടുണ്ട്. നട്ട് മുറുക്കുമ്പോൾ, സീലിംഗ് ഗാസ്കറ്റ് കംപ്രസ്സുചെയ്യുന്നു, പാനൽ ഓപ്പണിംഗിൽ വാട്ടർടൈറ്റ്, പൊടി-ഇറുകിയ സീലിംഗ് എന്നിവ കൈവരിക്കുന്നു, IP65 അല്ലെങ്കിൽ അതിലും ഉയർന്ന സംരക്ഷണ റേറ്റിംഗ്.

ഇൻസ്റ്റലേഷൻ രീതി

ഷെഞ്ചിയുടെ ഡ്യൂറബിൾ ബൾക്ക്ഹെഡ് ബാർബെഡ് ഫിറ്റിംഗ്സ് ഇൻസ്റ്റാൾ ചെയ്യാൻ എളുപ്പമാണ്. സുരക്ഷിതവും സീൽ ചെയ്തതുമായ കണക്ഷൻ വെറും ആറ് ഘട്ടങ്ങളിലൂടെ നേടാനാകും:

ഘട്ടം 1: പാനൽ ഹോൾ തയ്യാറാക്കൽ

ത്രെഡ് വിഭാഗത്തിൻ്റെ പുറം വ്യാസത്തെ അടിസ്ഥാനമാക്കി പാനലിൽ അനുയോജ്യമായ ഒരു വൃത്താകൃതിയിലുള്ള ദ്വാരം ഉണ്ടാക്കുക. സീലിംഗ് ഗാസ്കറ്റിന് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ ദ്വാരത്തിൻ്റെ അറ്റം മിനുസമാർന്നതും ബർ-ഫ്രീവുമാണെന്ന് ഉറപ്പാക്കുക.

ഘട്ടം 2: സീലിംഗ് ഗാസ്കറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക

ഉൾപ്പെടുത്തിയിരിക്കുന്ന EPDM സീലിംഗ് ഗാസ്കറ്റ് ത്രെഡ് സെക്ഷനിലേക്ക് സ്ലൈഡ് ചെയ്യുക, ഫിറ്റിംഗ് ബേസിന് നേരെ അമർത്തുക. പാനലിൻ്റെ ഇരുവശത്തും സീലിംഗ് ആവശ്യമാണെങ്കിൽ, ഓരോ വശത്തും ഒരു ഗാസ്കട്ട് സ്ഥാപിക്കുക.

ഘട്ടം 3: പാനലിലൂടെ തിരുകുക

പാനലിൻ്റെ ഒരു വശത്ത് നിന്ന് ദ്വാരത്തിലേക്ക് ത്രെഡ് സെക്ഷൻ തിരുകുക, അതിനിടയിലുള്ള സീലിംഗ് ഗാസ്കറ്റുമായി ഫിറ്റിംഗ് ബേസ് പാനലുമായി ബന്ധപ്പെടുന്നുവെന്ന് ഉറപ്പാക്കുക.

ഘട്ടം 4: ലോക്കിംഗ് നട്ട് മുറുക്കുക

പാനലിൻ്റെ എതിർ വശത്ത് നിന്ന് ത്രെഡ് സെക്ഷനിലേക്ക് ലോക്കിംഗ് നട്ട് സ്ക്രൂ ചെയ്യുക, ക്രമേണ അത് ഒരു റെഞ്ച് ഉപയോഗിച്ച് ശക്തമാക്കുക. ശുപാർശ ചെയ്യുന്ന ടോർക്ക്: പിച്ചള വസ്തുക്കൾക്ക് 5-8 N·m, സ്റ്റെയിൻലെസ്സ് സ്റ്റീലിന് 8-12 N·m. മുറുക്കുമ്പോൾ ഫിറ്റിംഗ് ബോഡി നിശ്ചലമായി സൂക്ഷിക്കുക.

ഘട്ടം 5: ഹോസ് ബന്ധിപ്പിക്കുക

ബാർബിൻ്റെ പുറം വ്യാസം ഹോസ് അകത്തെ വ്യാസത്തേക്കാൾ 0.5-1 മില്ലിമീറ്റർ വലുതായ ഒരു സ്പെസിഫിക്കേഷൻ തിരഞ്ഞെടുക്കുക. മുള്ളുള്ള അറ്റത്ത് ഹോസ് ലംബമായി തിരുകുക, അത് അടിത്തറയിലെത്തും. ഉയർന്ന മർദ്ദമുള്ള പ്രയോഗങ്ങൾക്കായി, ഒരു സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ ഹോസ് ക്ലാമ്പ് ഉപയോഗിക്കുക, രണ്ടാമത്തെയും മൂന്നാമത്തെയും ബാർബുകൾക്കിടയിൽ അത് ഉറപ്പിക്കുക.

ഘട്ടം 6: സീൽ ഇൻ്റഗ്രിറ്റി ടെസ്റ്റ്

പ്രവർത്തന സമ്മർദ്ദത്തിൻ്റെ 1.5 മടങ്ങ് ഒരു സ്റ്റാറ്റിക് പ്രഷർ ടെസ്റ്റ് നടത്തുക. മൂന്ന് മിനിറ്റിനുള്ളിൽ ചോർച്ചയില്ലെങ്കിൽ, ഇൻസ്റ്റലേഷൻ യോഗ്യതയുള്ളതാണ്.
