എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്റ്റർ

ഉൽപ്പന്ന തരങ്ങൾ

എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്ടറുകളുടെ ഒരു പ്രൊഫഷണൽ ചൈനീസ് നിർമ്മാതാവ് എന്ന നിലയിൽ, ഷെഞ്ചി രണ്ട് പ്രാഥമിക ഉൽപ്പന്ന തരങ്ങൾ വാഗ്ദാനം ചെയ്യുന്നു:

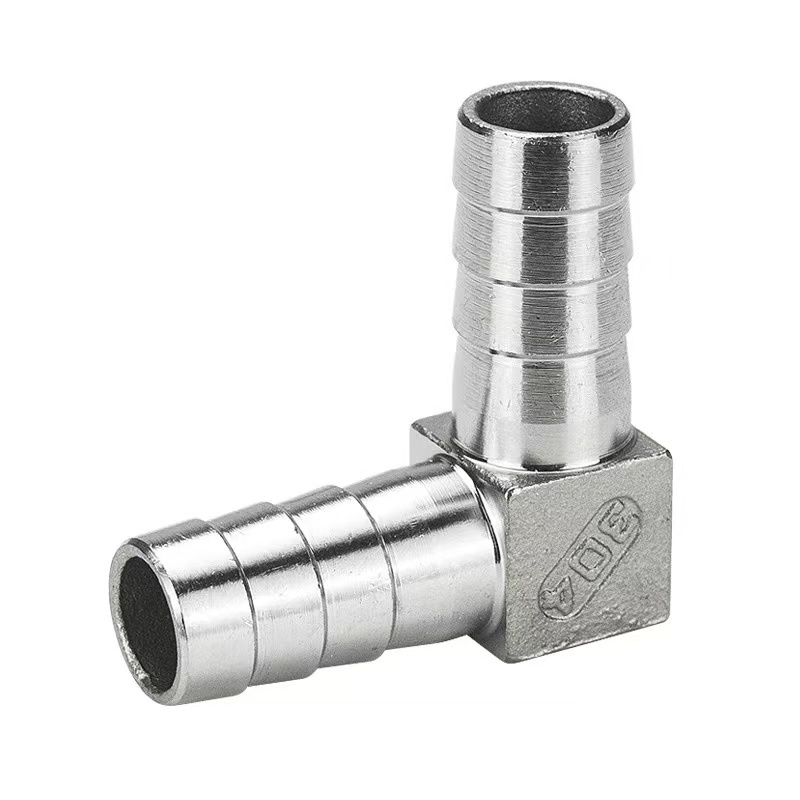

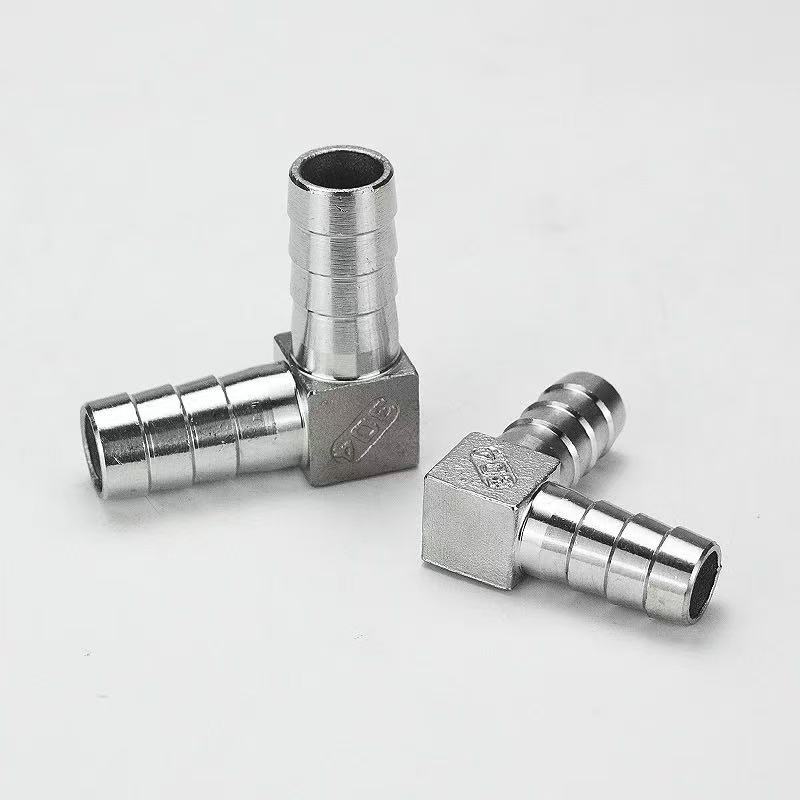

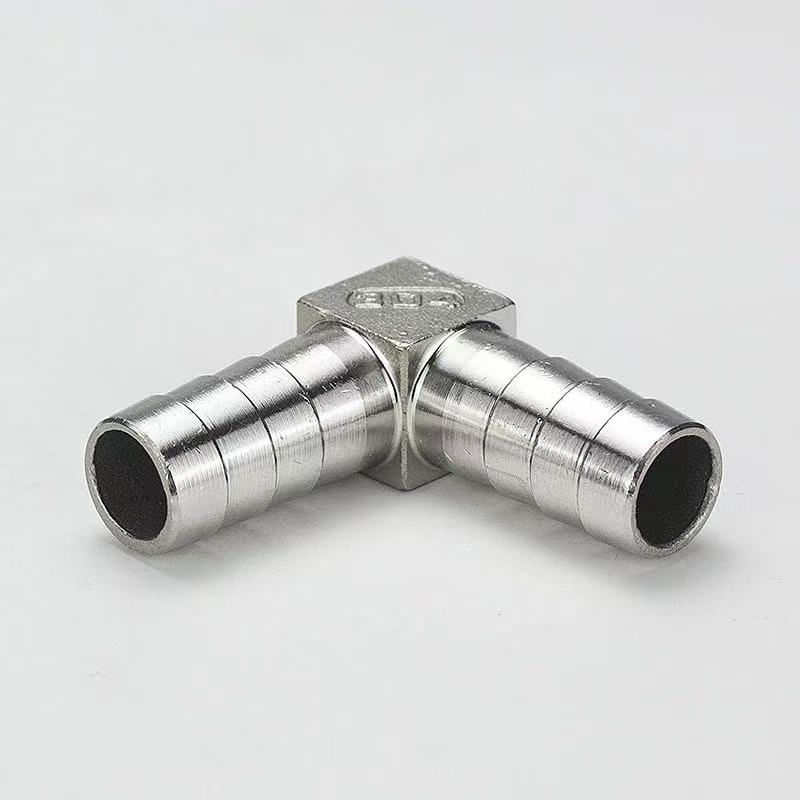

എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്റ്റർ: രണ്ട് അറ്റത്തും മുള്ളുകളുള്ള പഗോഡ ഘടന, രണ്ട് ഫ്ലെക്സിബിൾ ഹോസുകൾക്കിടയിൽ 90-ഡിഗ്രി ദിശാസൂചന കണക്ഷൻ സൃഷ്ടിക്കാൻ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു.

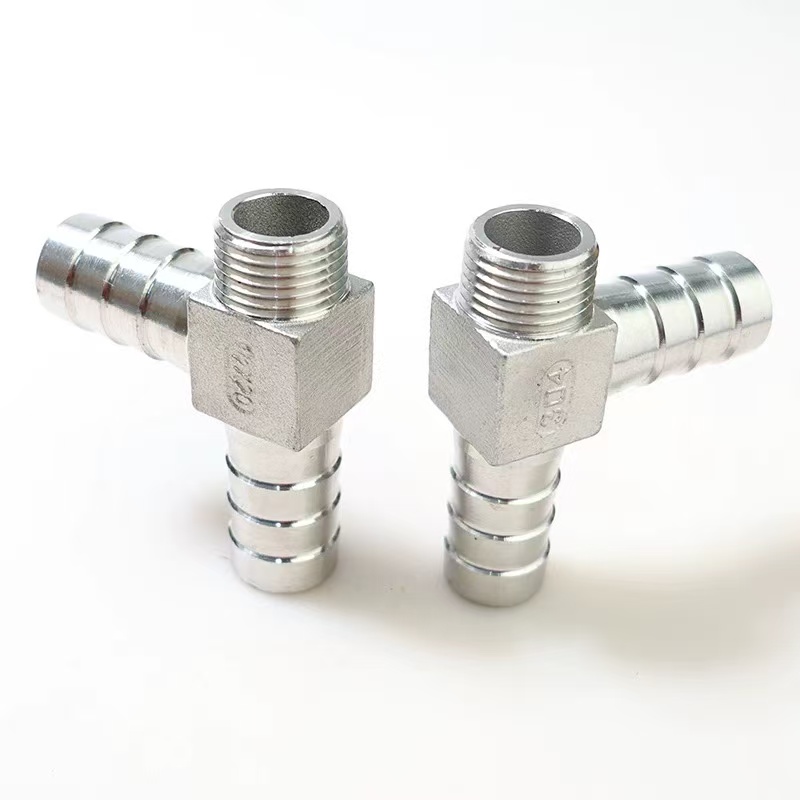

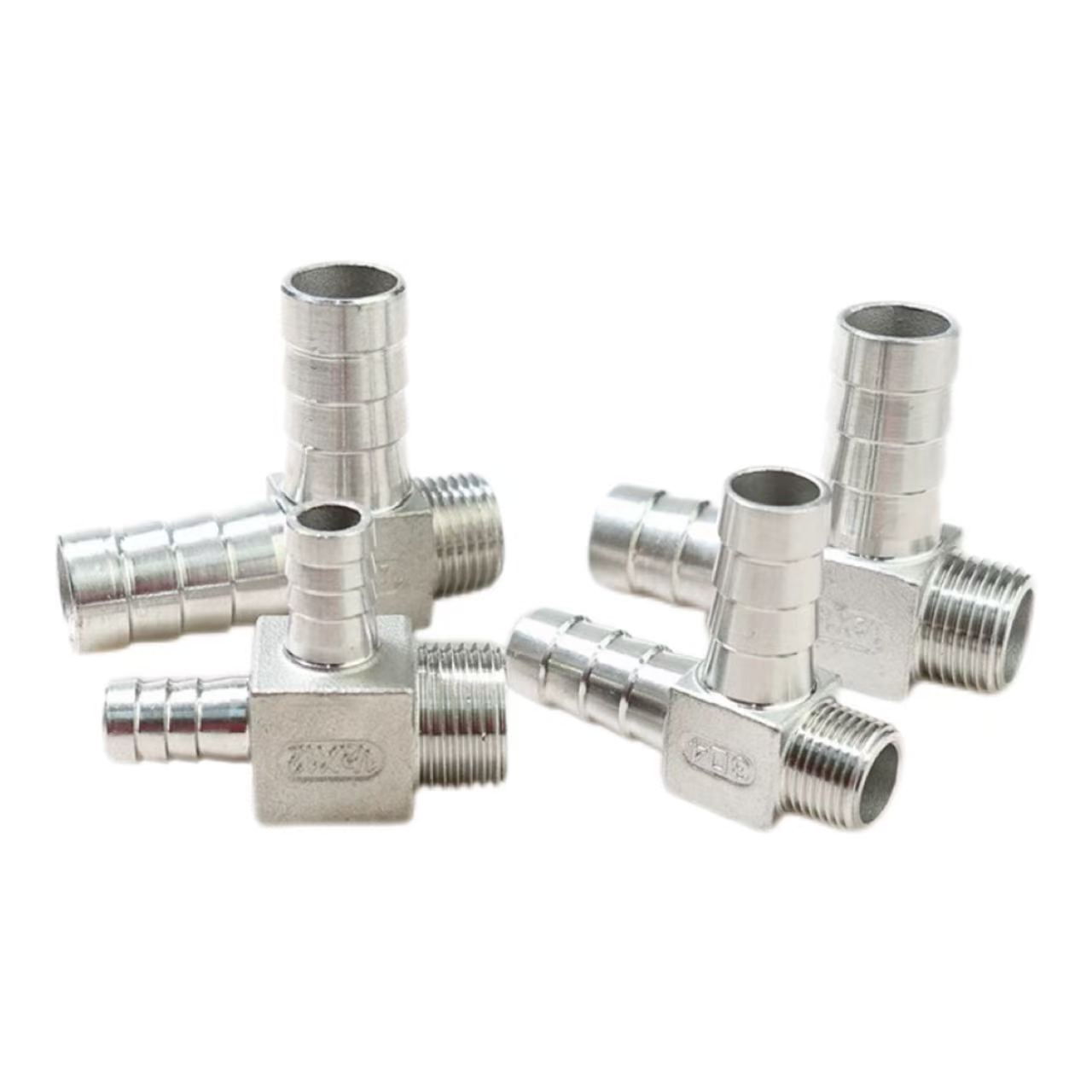

എൽ-ടൈപ്പ് ആൺ ത്രെഡഡ് പഗോഡ കണക്റ്റർ: ഒരു അറ്റത്ത് ഒരു ഫ്ലെക്സിബിൾ ഹോസുമായി ബന്ധിപ്പിക്കുന്നതിനുള്ള മുള്ളുകളുള്ള പഗോഡ ഘടനയും മറ്റേ അറ്റത്ത് ബാഹ്യ (പുരുഷ) ത്രെഡുകളും അവതരിപ്പിക്കുന്നു, ഹോസും ഒരു ആന്തരിക (സ്ത്രീ) ത്രെഡുള്ള പോർട്ട് ഉള്ള ഒരു ഉപകരണവും തമ്മിൽ 90-ഡിഗ്രി ദിശാസൂചന കണക്ഷൻ സൃഷ്ടിക്കാൻ രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു.

രണ്ട് തരത്തിലും 90-ഡിഗ്രി കോണാകൃതിയിലുള്ള രൂപകൽപനയുണ്ട്, മുള്ളുള്ള പഗോഡ അറ്റങ്ങൾക്ക് സമാനമായ സവിശേഷതകളുണ്ട്. 304 സ്റ്റെയിൻലെസ് സ്റ്റീൽ, 316 എൽ സ്റ്റെയിൻലെസ് സ്റ്റീൽ അല്ലെങ്കിൽ പിച്ചള എന്നിവയിൽ അവ ലഭ്യമാണ്. പ്രധാന വേർതിരിവ് കണക്ഷൻ രീതിയിലാണ്: ആദ്യത്തേത് ഹോസ്-ടു-ഹോസ് കണക്ഷൻ സുഗമമാക്കുന്നു, രണ്ടാമത്തേത് ഒരു ഹോസും ഒരു ഉപകരണവും തമ്മിലുള്ള ട്രാൻസിഷണൽ കണക്ഷൻ സുഗമമാക്കുന്നു, അതുവഴി വിവിധ ഇൻസ്റ്റാളേഷൻ സാഹചര്യങ്ങൾക്ക് അനുയോജ്യമായ ഫ്ലെക്സിബിൾ തിരഞ്ഞെടുക്കൽ ഓപ്ഷനുകൾ വാഗ്ദാനം ചെയ്യുന്നു.

എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്ടറും എൽ-ടൈപ്പ് ആൺ ത്രെഡഡ് പഗോഡ കണക്ടറും തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?

പ്രധാന വ്യത്യാസം: ഷെഞ്ചി എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്ടറിൽ ഒരു ഡ്യുവൽ ബാർബ് ഇൻ്റർഫേസ് ഉണ്ട് (രണ്ട് അറ്റങ്ങളും മുള്ളുകളുള്ള പഗോഡ ഹെഡുകളാണ്, ഫ്ലെക്സിബിൾ ഹോസുകളിലേക്ക് നേരിട്ട് ബന്ധിപ്പിക്കാൻ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു). എൽ-ടൈപ്പ് ആൺ ത്രെഡഡ് പഗോഡ കണക്ടറിൻ്റെ ഒരു അറ്റത്ത് ഒരു ബാഹ്യ ത്രെഡും മറുവശത്ത് മുള്ളുള്ള പഗോഡയും ഉൾക്കൊള്ളുന്നു, ഇത് ഒരു ഫ്ലെക്സിബിൾ ഹോസ് ഒരു കർക്കശമായ പൈപ്പുമായോ വാൽവ് ബോഡിയുമായോ ആന്തരിക ത്രെഡുകളോട് ബന്ധിപ്പിക്കുന്നതിന് രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു. ഷെഞ്ചി’ഉയർന്ന പ്രവർത്തനക്ഷമതയുള്ള എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്ടറുകൾ പിച്ചള അല്ലെങ്കിൽ 304/316L സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഉപയോഗിച്ച് കെട്ടിച്ചമച്ചതാണ്; പൈപ്പ് ലൈനുകൾ റീഡയറക്‌ടുചെയ്യുന്നതിന് അവയുടെ 90-ഡിഗ്രി വലത് കോണിൻ്റെ ഘടന അനുയോജ്യമാണ്. ഡ്യുവൽ ബാർബ് ഡിസൈൻ ഇറുകിയതും സുരക്ഷിതവുമായ പിടി ഉറപ്പാക്കുന്നു—പ്രത്യേകിച്ച് ഹോസ് ക്ലാമ്പുകളുമായി ജോടിയാക്കുമ്പോൾ—വേർപിരിയലും ചോർച്ചയും തടയാൻ. ഈ ഫിറ്റിംഗുകൾ സമ്മർദ്ദം, നാശം, വാർദ്ധക്യം എന്നിവയ്ക്ക് മികച്ച പ്രതിരോധം നൽകുന്നു. 316L സ്റ്റെയിൻലെസ് സ്റ്റീൽ വേരിയൻ്റ്, കടൽജലമോ രാസസംസ്കരണമോ ഉൾപ്പെടുന്നവ പോലുള്ള, അത്യധികം നശിപ്പിക്കുന്ന ചുറ്റുപാടുകൾക്ക് പ്രത്യേകം അനുയോജ്യമാണ്. ഇൻസ്റ്റാൾ ചെയ്യാൻ എളുപ്പമാണ്, പ്ലംബിംഗ്, ന്യൂമാറ്റിക് സിസ്റ്റങ്ങൾ, വ്യാവസായിക ഫ്ലൂയിഡ് ആപ്ലിക്കേഷനുകൾ എന്നിവയിലെ താഴ്ന്ന മർദ്ദത്തിലുള്ള ഹോസ് കണക്ഷനുകൾക്ക് ഈ ഫിറ്റിംഗുകൾ അനുയോജ്യമാണ്, ഇത് അസാധാരണമായ സ്ഥിരതയും ഈടുതലും വാഗ്ദാനം ചെയ്യുന്നു.

ഉൽപ്പന്ന സവിശേഷതകൾ

ഇൻസ്റ്റലേഷൻ നിർദ്ദേശങ്ങൾ

ദേശീയ നിലവാരത്തിൽ നിർമ്മിച്ച ഷെഞ്ചി ബ്രാൻഡായ എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്റ്റർ ഇൻസ്റ്റാൾ ചെയ്യാൻ എളുപ്പമാണ്. ഇനിപ്പറയുന്ന ഘട്ടങ്ങൾ പാലിക്കുന്നത് വിശ്വസനീയമായ കണക്ഷൻ ഉറപ്പാക്കുന്നു:

ഘട്ടം 1: ഹോസ് കട്ടിംഗ്

പഗോഡ ബാർബുകൾക്ക് തികച്ചും അനുയോജ്യമാണെന്ന് ഉറപ്പാക്കാൻ, കോണുകളുള്ള മുറിവുകളോ ബർറുകളോ ഒഴിവാക്കിക്കൊണ്ട് ഹോസിൻ്റെ അറ്റം സമചതുരമായും പരന്നമായും മുറിക്കാൻ ഒരു പ്രത്യേക ഹോസ് കട്ടർ ഉപയോഗിക്കുക. മെടഞ്ഞതോ ഉറപ്പിച്ചതോ ആയ ഹോസസുകൾക്ക്, അരികുകൾ അടയ്ക്കുന്നതിനും ഫ്രെയ്യിംഗ് തടയുന്നതിനും ഒരു ചൂടുള്ള കട്ടിംഗ് രീതി ഉപയോഗിക്കാൻ ശുപാർശ ചെയ്യുന്നു.

ഘട്ടം 2: പഗോഡ എൻഡ് കണക്ഷൻ

പഗോഡ ഫിറ്റിംഗിൻ്റെ അടിത്തറയുമായി ഹോസ് മുഖം സമ്പർക്കം പുലർത്തുന്നത് വരെ പഗോഡയുടെ അറ്റത്ത് ലംബമായി ഹോസ് തിരുകുക. പഗോഡ ബാർബുകളിൽ ഒരു സ്റ്റെപ്പ് ഡിസൈൻ ഉണ്ട്, അത് ഹോസ് ചേർത്തുകഴിഞ്ഞാൽ ഒന്നിലധികം സീലിംഗ് വളയങ്ങൾ സൃഷ്ടിക്കുന്നു. ഉയർന്ന മർദ്ദമുള്ള ആപ്ലിക്കേഷനുകൾക്കായി, ഒരു സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ ഹോസ് ക്ലാമ്പോ സ്പ്രിംഗ് ക്ലിപ്പോ ഉപയോഗിച്ച് കണക്ഷൻ സുരക്ഷിതമാക്കുക; രണ്ടാമത്തെയും മൂന്നാമത്തെയും പഗോഡ ബാർബുകൾക്കിടയിൽ ക്ലാമ്പ് സ്ഥാപിക്കണം.

ഘട്ടം 3: ത്രെഡ്ഡ് എൻഡ് കണക്ഷൻ

അതിൻ്റെ സ്പെസിഫിക്കേഷനുകളെ അടിസ്ഥാനമാക്കി ത്രെഡ്ഡ് എൻഡ് അനുയോജ്യമായ സീലിംഗ് രീതി തിരഞ്ഞെടുക്കുക: ജി-ത്രെഡുകൾ (സമാന്തര പൈപ്പ് ത്രെഡുകൾ) സീലിംഗിനായി ഒരു റബ്ബർ അല്ലെങ്കിൽ ചെമ്പ് ഗാസ്കട്ട് ആവശ്യമാണ്; NPT അല്ലെങ്കിൽ R-ത്രെഡുകൾ (ടേപ്പർഡ് പൈപ്പ് ത്രെഡുകൾ) മുറുക്കുന്നതിന് മുമ്പ് PTFE ത്രെഡ് സീൽ ടേപ്പിൻ്റെ 3-5 വളവുകൾ പൊതിയേണ്ടതുണ്ട്. മുറുക്കുമ്പോൾ, ഹോസ് കണക്ഷൻ പോയിൻ്റിലേക്ക് ടോർക്ക് കൈമാറുന്നത് തടയാൻ ഫിറ്റിംഗിൻ്റെ ഷഡ്ഭുജ ശരീരത്തിലേക്ക് റെഞ്ച് പ്രയോഗിക്കുക.

ഘട്ടം 4: പ്രഷർ ടെസ്റ്റിംഗ്

ഇൻസ്റ്റാളേഷൻ പൂർത്തിയാകുമ്പോൾ, സിസ്റ്റത്തിൻ്റെ പ്രവർത്തന സമ്മർദ്ദത്തിൻ്റെ 1.5 മടങ്ങ് ഒരു സ്റ്റാറ്റിക് പ്രഷർ ടെസ്റ്റ് നടത്തുക. 3 മിനിറ്റ് ഈ മർദ്ദം നിലനിർത്തിയതിന് ശേഷം ചോർച്ചയൊന്നും നിരീക്ഷിക്കപ്പെടുന്നില്ലെങ്കിൽ, അസംബ്ലി ഉപയോഗത്തിന് തയ്യാറാണ്. ഈ ശ്രേണിയിലെ അനുബന്ധ എൽ-ടൈപ്പ് മെയിൽ ത്രെഡഡ് പഗോഡ കണക്ടറിനായുള്ള ഇൻസ്റ്റാളേഷൻ നടപടിക്രമം സമാനമാണ്-ത്രെഡ് തരത്തിൽ മാത്രം വ്യത്യാസമുണ്ട്-നിർദ്ദിഷ്ട ഇൻ്റർഫേസ് ആവശ്യകതകളെ അടിസ്ഥാനമാക്കി ഫ്ലെക്സിബിൾ തിരഞ്ഞെടുക്കാൻ അനുവദിക്കുന്നു.

ആപ്ലിക്കേഷൻ ഫീൽഡുകൾ

1. ജല ശുദ്ധീകരണ ഉപകരണങ്ങൾ

എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്റ്റർ, വാട്ടർ പ്യൂരിഫയറുകൾ, വാട്ടർ സോഫ്റ്റനറുകൾ, RO (റിവേഴ്സ് ഓസ്മോസിസ്) സിസ്റ്റങ്ങളിൽ PE, PU ട്യൂബുകൾ തമ്മിലുള്ള 90-ഡിഗ്രി ദിശാസൂചന കണക്ഷനുകൾക്കായി രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതാണ്. 316L സ്റ്റെയിൻലെസ് സ്റ്റീലിൽ നിന്ന് നിർമ്മിക്കുമ്പോൾ, അത് ഭക്ഷ്യ-ഗ്രേഡ് സാനിറ്ററി ആവശ്യകതകൾ നിറവേറ്റുന്നു. ഉപകരണ ഇൻ്റർഫേസിൽ ഒരു ആന്തരിക (സ്ത്രീ) ത്രെഡ് ഫീച്ചർ ചെയ്യുന്ന ആപ്ലിക്കേഷനുകൾക്കായി ഒരേ ശ്രേണിയിലുള്ള ഒരു പൂരകമായ എൽ-ടൈപ്പ് ആൺ ത്രെഡഡ് പഗോഡ കണക്റ്റർ ലഭ്യമാണ്.

2. ന്യൂമാറ്റിക് ഓട്ടോമേഷൻ സിസ്റ്റംസ്

എയർ കംപ്രസ്സറുകൾ, ന്യൂമാറ്റിക് വാൽവ് മാനിഫോൾഡുകൾ, ഓട്ടോമേറ്റഡ് അസംബ്ലി ലൈനുകൾ എന്നിവയിൽ ന്യൂമാറ്റിക് ട്യൂബിംഗ് റൂട്ടിംഗിനായി ഉപയോഗിക്കുന്നു. ഇതിൻ്റെ എൽ-ആകൃതിയിലുള്ള ഘടന ആന്തരിക ഉപകരണങ്ങളുടെ ഇടം സംരക്ഷിക്കുന്നു, അതേസമയം ദ്രുത-കണക്റ്റ് കോലറ്റുകളുമായുള്ള അനുയോജ്യത ദ്രുതഗതിയിലുള്ള അസംബ്ലി, ഡിസ്അസംബ്ലിംഗ്, മെയിൻ്റനൻസ് എന്നിവ സുഗമമാക്കുന്നു.

3. സാനിറ്ററി വെയറുകളും വീട്ടുപകരണങ്ങളും

സ്മാർട്ട് ടോയ്‌ലറ്റുകൾ, ഡിഷ്‌വാഷറുകൾ, വാഷിംഗ് മെഷീനുകൾ, സമാനമായ ഉപകരണങ്ങൾ എന്നിവയ്‌ക്കായി വാട്ടർ ഇൻലെറ്റ് ഹോസുകൾ ബന്ധിപ്പിക്കുന്നു. പിച്ചളയിൽ നിന്ന് നിർമ്മിക്കുമ്പോൾ, എൽ-ടൈപ്പ് പഗോഡ വാട്ടർ പൈപ്പ് കണക്റ്റർ മികച്ച താപ ചാലകത പ്രദാനം ചെയ്യുന്നു, ഇത് ചൂടുവെള്ള ലൈനുകൾക്ക് അനുയോജ്യമാക്കുന്നു. എൽ-ടൈപ്പ് ആൺ ത്രെഡഡ് പഗോഡ കണക്റ്റർ, ഇറക്കുമതി ചെയ്ത ഉപകരണങ്ങളിൽ കാണപ്പെടുന്ന ഇൻ്റർഫേസ് മാനദണ്ഡങ്ങളുടെ വിശാലമായ ശ്രേണി ഉൾക്കൊള്ളാൻ രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതാണ്.

4. ഇൻഡസ്ട്രിയൽ കൂളിംഗ് ആൻഡ് ലൂബ്രിക്കേഷൻ സിസ്റ്റങ്ങൾ

മെഷീൻ ടൂൾ കൂളിംഗ് ലൈനുകളിലും ഹൈഡ്രോളിക് ലൂബ്രിക്കേഷൻ സിസ്റ്റങ്ങളിലും പ്രയോഗിക്കുന്നു. സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ നിർമ്മാണം മികച്ച നാശന പ്രതിരോധം നൽകുന്നു, എണ്ണ മൂടൽമഞ്ഞ്, കട്ടിംഗ് ദ്രാവകങ്ങൾ, സമാനമായ സങ്കീർണ്ണമായ പ്രവർത്തന സാഹചര്യങ്ങൾ എന്നിവ ഉൾപ്പെടുന്ന അന്തരീക്ഷത്തിൽ വിശ്വസനീയമായ പ്രകടനം സാധ്യമാക്കുന്നു.
