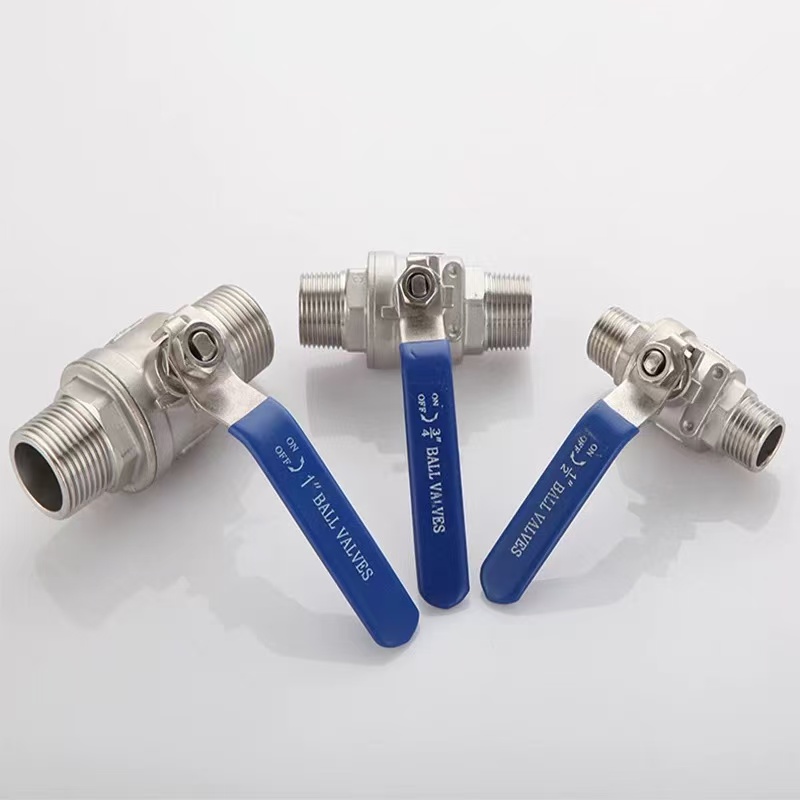

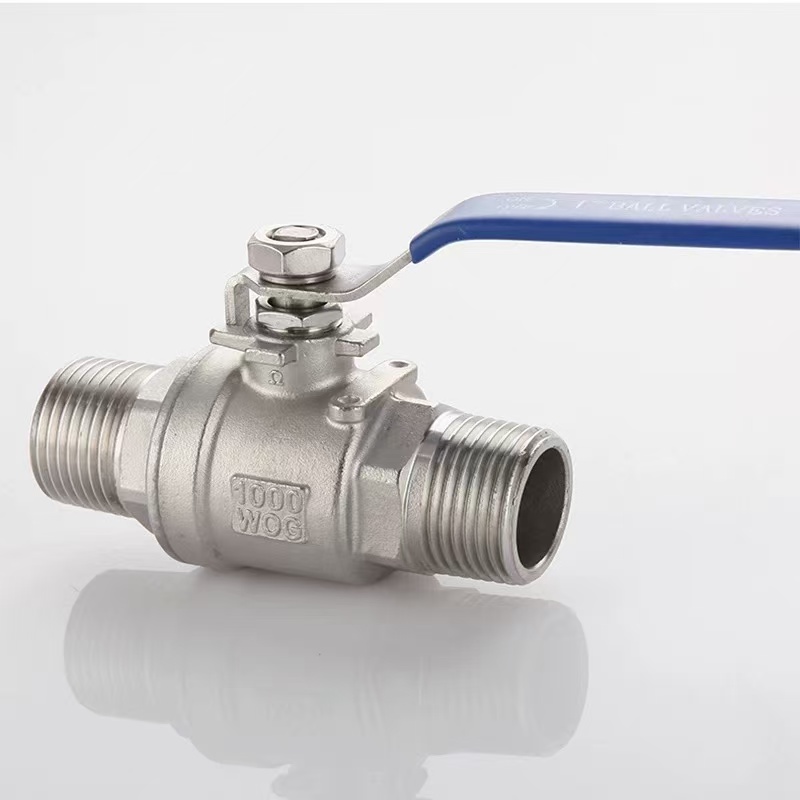

രണ്ട് കഷണങ്ങളുള്ള ഇരട്ട ആൺ ത്രെഡ് ബോൾ വാൽവ്

ഷെഞ്ചി സയൻസ് പോപ്പുലറൈസേഷൻ: ഉയർന്ന നിലവാരമുള്ള ടു-പീസ് ഡബിൾ ആൺ-ത്രെഡ് ബോൾ വാൽവ് എന്താണ്?

രണ്ട് ഭാഗങ്ങളുള്ള ഡബിൾ എക്‌സ്‌റ്റേണൽ ത്രെഡ് ബോൾ വാൽവ് രണ്ട് ബോഡി ഘടകങ്ങളിൽ നിന്ന് കൂട്ടിച്ചേർത്ത രണ്ട് അറ്റത്തും പുരുഷ ത്രെഡുകളുള്ള ഒരു ബോൾ വാൽവാണ്. ഈ വാൽവിൻ്റെ ഷെഞ്ചിയുടെ പതിപ്പ്, ഫ്ലോ പാത്ത് കോറഷൻ റിസ്ക് ഇല്ലാതാക്കാൻ ശരീരവുമായി പൊരുത്തപ്പെടുന്ന ആന്തരിക ലോഹത്തോടുകൂടിയ പിച്ചള, SUS304, അല്ലെങ്കിൽ SUS316L എന്നിവയിൽ ബോഡി മെറ്റീരിയലുകൾ വാഗ്ദാനം ചെയ്യുന്നു. ഇത് EPDM സീലുകളും മാനുവൽ ഓപ്പറേഷനും ഉപയോഗിക്കുന്നു, വെള്ളം, വായു, എണ്ണ, വാതകം, സമാനമായ മീഡിയ എന്നിവയ്ക്ക് അനുയോജ്യമാണ്. ഉയർന്ന ത്രെഡ് പ്രിസിഷൻ, കുറഞ്ഞ ഓപ്പറേറ്റിംഗ് ടോർക്ക്, നീണ്ട സീൽ ലൈഫ്, അധിക അഡാപ്റ്ററുകൾ ഇല്ലാതെ പെൺ-ത്രെഡ് പോർട്ടുകളിലേക്കുള്ള നേരിട്ടുള്ള കണക്ഷൻ എന്നിവയാൽ "ഉയർന്ന നിലവാരമുള്ള ടു-പീസ് ഡബിൾ എക്സ്റ്റേണൽ ത്രെഡ് ബോൾ വാൽവ്" നിർവചിക്കപ്പെടുന്നു.

ഉൽപ്പന്ന പാരാമീറ്ററുകൾ

ഉൽപ്പന്നത്തിൻ്റെ പേര്: ടു-പീസ് ഡബിൾ എക്‌സ്‌റ്റേണൽ ത്രെഡ് ബോൾ വാൽവ്	സ്പെസിഫിക്കേഷനുകൾ: (1/8"-4") DN6-DN100
നാമമാത്രമായ മർദ്ദം: PN16	ബോഡി മെറ്റീരിയൽ: ബ്രാസ്, SUS304, SUS316L
മാനദണ്ഡങ്ങൾ: ANSI, BS, DIN, ISO, JIS	ത്രെഡുകൾ: NPT, BSP, BSPT, DIN മുതലായവ.
ടെർണൽ മെറ്റൽ മെറ്റീരിയൽ: ബ്രാസ്, SUS304, SUS316L	ഇടത്തരം താപനില: ഉയർന്ന താപനില, താഴ്ന്ന താപനില, ഇടത്തരം താപനില, സാധാരണ താപനില
പ്രവർത്തന രീതി: മാനുവൽ	മുദ്ര: ഇ.പി.ഡി.എം
കണക്ഷൻ രീതി: ത്രെഡ് കണക്ഷൻ	ആപ്ലിക്കേഷനുകൾ: വെള്ളം, വായു, വാതകം, എണ്ണ, ദ്രാവകങ്ങൾ മുതലായവ.
ഉത്ഭവം: ചൈന	സാമ്പിൾ: സാമ്പിളുകൾ ലഭ്യമാണ്

ഷെഞ്ചി ടൂ-പീസ് ഡബിൾ എക്സ്റ്റേണൽ ത്രെഡ് ബോൾ വാൽവിനുള്ള പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനയും ത്രെഡ് കണക്ഷൻ സ്പെസിഫിക്കേഷനുകളും

ചൈനയിൽ നിന്നുള്ള ടു-പീസ് ഡബിൾ എക്‌സ്‌റ്റേണൽ ത്രെഡ് ബോൾ വാൽവ് വിതരണക്കാരനായ ഷെഞ്ചി, വാൽവ് ബോഡിയിലെ രണ്ട് ബാഹ്യ ത്രെഡുകളും കേടുപാടുകൾ കൂടാതെ സ്‌ത്രീ പൈപ്പ് ത്രെഡുകളുമായി വൃത്തിയായി പൊരുത്തപ്പെടുന്നുണ്ടോയെന്ന് പരിശോധിക്കാൻ ശുപാർശ ചെയ്യുന്നു. 2-3 റാപ്പുകൾക്കായി ത്രെഡ് ദിശയിൽ മിതമായ PTFE ടേപ്പ് തുല്യമായി പ്രയോഗിക്കുക. ഷെഞ്ചിയുടെ പ്രീമിയം ടു-പീസ് ഡബിൾ എക്‌സ്‌റ്റേണൽ ത്രെഡ് ബോൾ വാൽവിൽ ത്രെഡ് വേരുകളിൽ റെഞ്ച് ഫ്ലാറ്റുകൾ ഉണ്ട്. ഇൻസ്റ്റാളേഷൻ സമയത്ത് ഈ ഫ്ലാറ്റുകളിൽ ഒരു ഓപ്പൺ-എൻഡ് റെഞ്ച് ഉപയോഗിക്കുക; ആന്തരിക ബോൾ കോർ തെറ്റായി ക്രമീകരിക്കുന്നത് ഒഴിവാക്കാൻ മധ്യ വാൽവ് ബോഡി വിഭാഗം ഒരിക്കലും തിരിക്കരുത്.

സീൽ പൊസിഷനിംഗിനും വാൽവ് ബോഡി അസംബ്ലി ടോർക്ക് കൺട്രോളിനുമുള്ള പ്രധാന പോയിൻ്റുകൾ

രണ്ട് ഭാഗങ്ങളുള്ള ഡബിൾ എക്‌സ്‌റ്റേണൽ ത്രെഡ് ബോൾ വാൽവിൻ്റെ പ്രധാന ഘടകങ്ങളിൽ രണ്ട് ബോഡി ഹാൾവുകൾ, സെൻ്റർ ബോൾ കോർ, സ്റ്റെം, ഇപിഡിഎം സീലുകൾ എന്നിവ ഉൾപ്പെടുന്നു. ഷെഞ്ചിയുടെ രൂപകൽപ്പനയിൽ, രണ്ട് ബോഡികളും സെൻ്റർ ത്രെഡുകൾ വഴി ബന്ധിപ്പിക്കുന്നു. സീലിംഗ് ഗാസ്കറ്റ് (ശരീരത്തിൻ്റെ പകുതികൾക്കിടയിൽ) ചരിവ് കൂടാതെ കേന്ദ്രീകരിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. കോൺടാക്റ്റ് വരെ കൈ-മുറുക്കുക, തുടർന്ന് 1/4 ടേണിനായി ഒരു ടൂൾ ഉപയോഗിക്കുക. അമിതമായ ടോർക്ക് EPDM സീലുകളെ രൂപഭേദം വരുത്തുകയും പരാജയത്തിന് കാരണമാവുകയും ചെയ്യും. താങ്ങാനാവുന്ന രണ്ട് കഷണങ്ങളുള്ള ഇരട്ട ബാഹ്യ ത്രെഡ് ബോൾ വാൽവ് ഒരിക്കലും സീലിംഗ് ഗുണനിലവാരത്തിൽ വിട്ടുവീഴ്ച ചെയ്യരുത്; ശരിയായ ടോർക്ക് നിയന്ത്രണം വാൽവിൻ്റെ ആയുസ്സിനെ നേരിട്ട് ബാധിക്കുന്നു.

വാൽവ് സ്റ്റെം സീലിംഗിനും സ്വിച്ച് ലിമിറ്റിംഗ് മെക്കാനിസത്തിനുമുള്ള ഓൺ-സൈറ്റ് അഡ്ജസ്റ്റ്മെൻ്റ് രീതി

ഷെഞ്ചിയുടെ ടു-പീസ് ഡബിൾ എക്‌സ്‌റ്റേണൽ ത്രെഡ് ബോൾ വാൽവിൽ തണ്ടിൽ ഒരു ഇപിഡിഎം ഒ-റിംഗ് സീൽ ഉണ്ട്. ഇൻസ്റ്റാളേഷന് ശേഷം, സ്റ്റെം റൂട്ടിൽ എന്തെങ്കിലും ചോർച്ചയുണ്ടോയെന്ന് പരിശോധിക്കാൻ വാൽവ് രണ്ടുതവണ സ്വമേധയാ സൈക്കിൾ ചെയ്യുക. നേരിയ ചോർച്ച സംഭവിക്കുകയാണെങ്കിൽ, ബ്രൈൻ പാക്കിംഗ് നട്ട് സൌമ്യമായി മുറുക്കുക (1/8 ടേണിൽ കൂടരുത്). ഹാൻഡിൽ സ്റ്റോപ്പ് പരിധികളും ശ്രദ്ധിക്കുക: പൈപ്പിന് സമാന്തരമായ ഹാൻഡിൽ തുറന്നതായി സൂചിപ്പിക്കുന്നു; ലംബമായി അടച്ചതായി സൂചിപ്പിക്കുന്നു. ഒരു പ്രീമിയം ടു-പീസ് ഇരട്ട ബാഹ്യ ത്രെഡ് ബോൾ വാൽവിൽ അങ്ങേയറ്റത്തെ സ്ഥാനങ്ങളിൽ മെക്കാനിക്കൽ സ്റ്റോപ്പുകൾ ഉൾപ്പെടുന്നു. ഈ സ്റ്റോപ്പുകൾക്കപ്പുറം ഒരിക്കലും നിർബന്ധിക്കരുത്, അല്ലെങ്കിൽ ആന്തരിക ബോൾ കോറിനും സീലിംഗ് പ്രതലത്തിനും കേടുപാടുകൾ സംഭവിക്കാം

സാധാരണ ഇൻസ്റ്റലേഷൻ പിശക് ഒഴിവാക്കലും ഓൺ-സൈറ്റ് സീലിംഗ് ടെസ്റ്റ് നടപടിക്രമങ്ങളും

ഷെഞ്ചിയുടെ ടു-പീസ് ഡബിൾ എക്‌സ്‌റ്റേണൽ ത്രെഡ് ബോൾ വാൽവ് ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ, ഒഴിവാക്കുക: സീലൻ്റ് ഉപയോഗിച്ച് ത്രെഡുകൾ അമിതമായി പൊതിയുക, വാൽവ് അറയിലേക്ക് അവശിഷ്ടങ്ങൾ ഉണ്ടാക്കുക, പൈപ്പ് റെഞ്ചുകൾ നേരിട്ട് വാൽവിൻ്റെ ബോഡി പ്രതലത്തിൽ ഉപയോഗിക്കുക, അല്ലെങ്കിൽ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനുമുമ്പ് പൈപ്പ് അവശിഷ്ടങ്ങൾ വൃത്തിയാക്കുന്നതിൽ പരാജയപ്പെടുക. ശരിയായ നടപടിക്രമം: ഇൻസ്റ്റാളേഷന് ശേഷം ഒരു പ്രഷർ ടെസ്റ്റ് നടത്തുക, വാൽവ് പതുക്കെ തുറക്കുക, എല്ലാ ത്രെഡ് കണക്ഷനുകളിലും ബോഡി സന്ധികളിലും സോപ്പ് വെള്ളം പുരട്ടുക, കുമിളകൾ നിരീക്ഷിക്കുക. ഒരു പ്രീമിയം ടു-പീസ് ഡബിൾ എക്‌സ്‌റ്റേണൽ ത്രെഡ് ബോൾ വാൽവ് PN16 ടെസ്റ്റ് മർദ്ദത്തിൽ അഞ്ച് മിനിറ്റ് മർദ്ദം കുറയാതെ സൂക്ഷിക്കണം. പരിശോധനയ്ക്ക് ശേഷം, ഒരു വശത്ത് ദീർഘകാല സീൽ കംപ്രഷൻ തടയാൻ വാൽവ് പകുതി തുറന്നിടുക.
