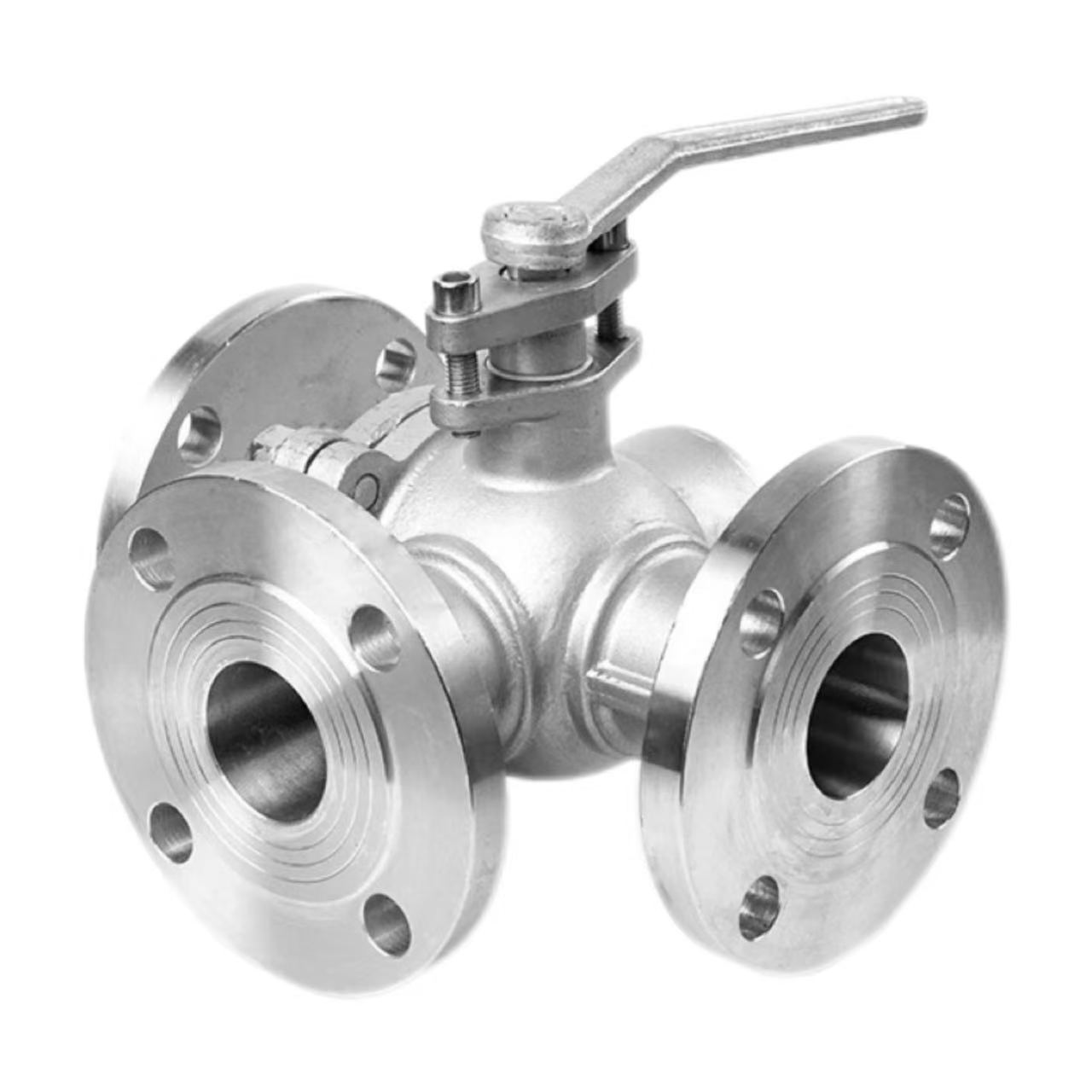

ത്രീ-വേ ഫ്ലേഞ്ച് ബോൾ വാൽവ്

പ്രവർത്തന തത്വം

ഷെഞ്ചി ഫാക്ടറിയുടെ നാശത്തെ പ്രതിരോധിക്കുന്ന ത്രീ-വേ ഫ്ലേഞ്ച് ബോൾ വാൽവിൻ്റെ പ്രവർത്തന തത്വം പന്തിൽ മുറിച്ച എൽ-ആകൃതിയിലുള്ള അല്ലെങ്കിൽ ടി-ആകൃതിയിലുള്ള ചാനലുകളെ അടിസ്ഥാനമാക്കിയുള്ളതാണ്. പന്ത് വാൽവ് ബോഡിയുടെ മധ്യഭാഗത്ത് സ്ഥാപിക്കുകയും ഒരു ഹാൻഡിൽ ഉപയോഗിച്ച് തിരിക്കുകയും ചെയ്യുന്നു. പന്ത് കറങ്ങുമ്പോൾ, മീഡിയം ഫ്ലോ ദിശയുടെ സ്വിച്ചിംഗ്, ലയനം അല്ലെങ്കിൽ വിഭജനം എന്നിവ മനസ്സിലാക്കിക്കൊണ്ട് ചാനലുകൾ വ്യത്യസ്ത വാൽവ് പോർട്ടുകളുമായി യോജിപ്പിക്കുകയോ ഓഫ്‌സെറ്റ് ചെയ്യുകയോ ചെയ്യുന്നു.

എൽ ആകൃതിയിലുള്ള പന്ത്:

 90° തിരിയുന്നത് ഇൻലെറ്റിൽ നിന്ന് ഏത് ഔട്ട്‌ലെറ്റിലേക്കും മാറാൻ മീഡിയത്തെ അനുവദിക്കുന്നു, രണ്ട് റിയാക്ടറുകളിലേക്ക് മാറിമാറി ദ്രാവകം വിതരണം ചെയ്യുന്നത് പോലുള്ള ഒരു ഇൻലെറ്റും രണ്ട് ഔട്ട്‌ലെറ്റുകളും അല്ലെങ്കിൽ രണ്ട് ഇൻലെറ്റുകളും ഒരു ഔട്ട്‌ലെറ്റും ഉള്ള സാഹചര്യങ്ങൾ വിപരീതമാക്കുന്നതിന് അനുയോജ്യമാണ്.

ടി ആകൃതിയിലുള്ള പന്ത്:

180° റൊട്ടേറ്റ് ചെയ്യുന്നത് മൂന്ന് പോർട്ടുകളും ഒരേസമയം ബന്ധിപ്പിക്കുന്നതിനോ അല്ലെങ്കിൽ ഏതെങ്കിലും രണ്ട് പോർട്ടുകൾ പരസ്പരം ബന്ധിപ്പിക്കുന്നതിനോ അനുവദിക്കുന്നു, രണ്ട് മീഡിയകൾ മിക്‌സ് ചെയ്ത് ഔട്ട്‌പുട്ട് ചെയ്യുന്നതിന് (ലയിപ്പിക്കുന്നു), അല്ലെങ്കിൽ ഒരു മീഡിയയെ രണ്ട് ഔട്ട്‌പുട്ടുകളായി (വിഭജനം) വിഭജിക്കുന്നു, അതായത് എയർ കണ്ടീഷനിംഗ് ചൂട്, തണുത്ത വെള്ളം മിക്‌സിംഗ് സിസ്റ്റങ്ങൾ.

ഉൽപ്പന്ന പാരാമീറ്ററുകൾ:

ഉൽപ്പന്നത്തിൻ്റെ പേര്: ത്രീ-വേ ഫ്ലേംഗഡ് ബോൾ വാൽവ്	സ്പെസിഫിക്കേഷനുകൾ: (1/8"-4") DN6-DN100
നാമമാത്രമായ മർദ്ദം: PN16	ബോഡി മെറ്റീരിയൽ: WCB, SUS304 (CF8), SUS316L (CF3M)
മാനദണ്ഡങ്ങൾ: ANSI, BS, DIN, ISO, JIS	ബാധകമായ താപനില: -20℃ ~ +150℃ (നിലവാരം), +350℃ വരെ (ഉയർന്ന താപനില), -196℃ വരെ (കുറഞ്ഞ താപനില)
ആന്തരിക മെറ്റൽ മെറ്റീരിയൽ: WCB, SUS304 (CF8), SUS316L (CF3M)	ഇടത്തരം താപനില: ഉയർന്ന താപനില, താഴ്ന്ന താപനില, ഇടത്തരം താപനില, സാധാരണ താപനില
പ്രവർത്തന രീതി: മാനുവൽ	മുദ്രകൾ: EPDM, PPL
കണക്ഷൻ രീതി: ഫ്ലേഞ്ച് കണക്ഷൻ	ആപ്ലിക്കേഷനുകൾ: വെള്ളം, വായു, വാതകം, എണ്ണ, ദ്രാവകങ്ങൾ മുതലായവ.
ഉത്ഭവം: ചൈന	സാമ്പിൾ: സാമ്പിളുകൾ ലഭ്യമാണ്

ഫ്ലേഞ്ച് കണക്ഷൻ്റെ പ്രയോജനങ്ങൾ:

ഷെഞ്ചി 3-വേ ഫ്ലേഞ്ച്ഡ് ബോൾ വാൽവുകൾ ഫ്ലേഞ്ച് കണക്ഷനുകൾ ഉപയോഗിക്കുന്നു. ത്രെഡ് കണക്ഷനുകളുമായി താരതമ്യപ്പെടുത്തുമ്പോൾ, ഫ്ലേഞ്ച് കണക്ഷനുകൾ ഉയർന്ന സമ്മർദ്ദ പ്രതിരോധം നൽകുന്നു; PN16 റേറ്റിംഗിന് 1.6MPa മർദ്ദം സ്ഥിരമായി നേരിടാൻ കഴിയും. ഡിസ്അസംബ്ലിംഗ് സൗകര്യപ്രദമാണ്, പതിവ് പൈപ്പ്ലൈൻ പരിശോധനയും അറ്റകുറ്റപ്പണിയും സുഗമമാക്കുന്നു. വിശ്വസനീയമായ സീലിംഗ് ഉറപ്പാക്കുന്നു; ചോർച്ചയുടെ സാധ്യത ഇല്ലാതാക്കാൻ ഫ്ലേഞ്ച് ഗാസ്കറ്റും ബോൾട്ടുകളും ഒരുമിച്ച് പ്രവർത്തിക്കുന്നു. വലിയ വ്യാസമുള്ള പൈപ്പ്ലൈനുകൾക്ക് അനുയോജ്യം; DN50-ന് മുകളിലുള്ള വ്യാസങ്ങൾക്ക്, ത്രെഡ് കണക്ഷനുകൾ ബുദ്ധിമുട്ടുള്ളിടത്ത്, ഫ്ലേഞ്ചുകളാണ് സാധാരണ ചോയ്സ്. ചൈനീസ് 3-വേ ഫ്ലേഞ്ച്ഡ് ബോൾ വാൽവ് നിർമ്മാതാക്കളായ ഷെഞ്ചി, ആഗോള ഉപഭോക്താക്കളുടെ ആവശ്യങ്ങൾ നിറവേറ്റുന്ന ANSI, BS, DIN, JIS മാനദണ്ഡങ്ങൾക്കനുസൃതമായ ഫ്ലേഞ്ചുകൾ വാഗ്ദാനം ചെയ്യുന്നു.

ഇൻസ്റ്റലേഷൻ കീ പോയിൻ്റ് 1: ഫ്ലേഞ്ച് അലൈൻമെൻ്റ്

ഫ്ലേഞ്ച് അലൈൻമെൻ്റ് ഷെഞ്ചി ത്രീ-വേ ഫ്ലേഞ്ച് ബോൾ വാൽവ് ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ, ഫ്ലേഞ്ച് മുഖങ്ങൾ വിന്യസിക്കണം. രണ്ട് ഫ്ലേംഗുകൾ സമാന്തരവും കേന്ദ്രീകൃതവും ആയിരിക്കണം, വ്യതിയാനം ഫ്ലേഞ്ച് ഗാസ്കറ്റിൻ്റെ അനുവദനീയമായ പരിധി കവിയരുത്. നിർബന്ധിത ബോൾട്ട് വിന്യാസം വാൽവ് ബോഡി രൂപഭേദം വരുത്തും, ഇത് ബോൾ റൊട്ടേഷനെയും സീലിംഗ് പ്രകടനത്തെയും ബാധിക്കും. വിന്യാസത്തിനു ശേഷം, ഗാസ്കട്ട് മധ്യഭാഗത്ത് സ്ഥാപിക്കണം, അത് ഓഫ്സെറ്റ് ചെയ്യാൻ പാടില്ല. കുറഞ്ഞ വിലയുള്ള ത്രീ-വേ ഫ്ലേഞ്ച് ബോൾ വാൽവ് കുറഞ്ഞ നിലവാരത്തിന് തുല്യമല്ല; ഷെഞ്ചി ഉൽപ്പന്നങ്ങൾ ഉയർന്ന കൃത്യതയും എളുപ്പത്തിലുള്ള ഇൻസ്റ്റാളേഷനും വാഗ്ദാനം ചെയ്യുന്നു. കോറോൺ-റെസിസ്റ്റൻ്റ് ത്രീ-വേ ഫ്ലേഞ്ച് ബോൾ വാൽവുകൾക്ക് ഫ്ലേഞ്ച് ഉപരിതല ഫിനിഷുകൾ ഉണ്ട്, അത് മാനദണ്ഡങ്ങൾ പാലിക്കുന്നു, ഇത് കൂടുതൽ വിശ്വസനീയമായ സീലിംഗ് ഉറപ്പാക്കുന്നു.

ഇൻസ്റ്റലേഷൻ പോയിൻ്റ് രണ്ട്: ബോൾട്ട് ടൈറ്റനിംഗ്

ഫ്ലേഞ്ച് ബോൾട്ടുകൾ ഘട്ടങ്ങളിൽ ഡയഗണലായി ശക്തമാക്കണം. 180° ഡയഗണൽ ക്രമം പിന്തുടർന്ന് 2-3 ഘട്ടങ്ങളിൽ ക്രമേണ ടോർക്ക് പ്രയോഗിക്കുക. ഒരു വശം ഒറ്റയടിക്ക് ശക്തമാക്കരുത്, അല്ലാത്തപക്ഷം ഗാസ്കറ്റിൽ അസമമായ മർദ്ദം ചോർച്ച ചാനലുകൾ സൃഷ്ടിക്കും. ബോൾട്ട് ടോർക്ക് സ്റ്റാൻഡേർഡ് മൂല്യങ്ങൾ പാലിക്കണം; അമിതമായി മുറുകുന്നത് ഫ്ലേഞ്ചിനെയോ ബോൾട്ടുകളെയോ തകരാറിലാക്കും, അതേസമയം അണ്ടർ ടൈറ്റിംഗ് മതിയായ സീലിംഗിന് കാരണമാകും. ഷെഞ്ചി 3-വേ ഫ്ലേഞ്ച് ബോൾ വാൽവ് ഫാക്ടറി ഇൻസ്റ്റാളറുകൾക്ക് റഫർ ചെയ്യാൻ ശുപാർശ ചെയ്യുന്ന ടോർക്ക് ടേബിൾ നൽകുന്നു. ദീർഘകാല ചോർച്ച രഹിത വാൽവ് പ്രവർത്തനം ഉറപ്പാക്കുന്നതിന് ഈ ഇൻസ്റ്റലേഷൻ പോയിൻ്റുകൾ നിർണായകമാണ്; സ്പെസിഫിക്കേഷനുകൾ കർശനമായി പാലിക്കുക.

ഇൻസ്റ്റലേഷൻ പോയിൻ്റ് 3: പൈപ്പ്ലൈൻ പിന്തുണയും വൃത്തിയാക്കലും

ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനുമുമ്പ്, വെൽഡിംഗ് സ്ലാഗ്, ഇരുമ്പ് ഫയലിംഗുകൾ, മണൽ, മറ്റ് മാലിന്യങ്ങൾ എന്നിവ നീക്കം ചെയ്യുന്നതിനായി പൈപ്പ്ലൈനിൻ്റെ ഉള്ളിൽ വൃത്തിയാക്കണം. വാൽവ് അറയിൽ പ്രവേശിക്കുന്ന വിദേശ വസ്തുക്കൾക്ക് പന്ത് അല്ലെങ്കിൽ മുദ്രകൾ മാന്തികുഴിയുണ്ടാക്കാം, ഇത് ചോർച്ചയിലേക്ക് നയിക്കുന്നു. പൈപ്പ്ലൈൻ സ്വതന്ത്രമായി പിന്തുണയ്ക്കണം; പൈപ്പ്ലൈനിൻ്റെ ഭാരം വാൽവ് വഹിക്കരുത്. വലിയ വ്യാസമുള്ള ടീ ഫ്ലേഞ്ച് ബോൾ വാൽവുകൾ കനത്തതാണ്; പൈപ്പ് ലൈൻ താഴുന്നത് മധ്യഭാഗത്ത് നിന്ന് ഫ്ലേഞ്ച് വലിക്കും, ഇത് മുദ്രയ്ക്ക് കേടുവരുത്തും. കോറഷൻ-റെസിസ്റ്റൻ്റ് ടീ ​​ഫ്ലേഞ്ച് ബോൾ വാൽവുകൾ WCB, SUS304, അല്ലെങ്കിൽ SUS316L മെറ്റീരിയലുകൾ കൊണ്ടാണ് നിർമ്മിച്ചിരിക്കുന്നത്, ചെമ്പ് അല്ലെങ്കിൽ സ്റ്റെയിൻലെസ് സ്റ്റീൽ വാൽവ് കോർ. ഇൻസ്റ്റലേഷൻ പോയിൻ്റുകൾ പൂർത്തിയാക്കിയ ശേഷം, ഹാൻഡിൽ ജാം ചെയ്യാതെ സ്വതന്ത്രമായി കറങ്ങണം; വാൽവ് ഉപയോഗത്തിന് തയ്യാറാണ്.
