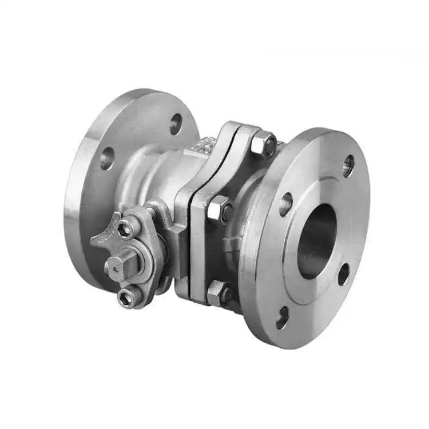

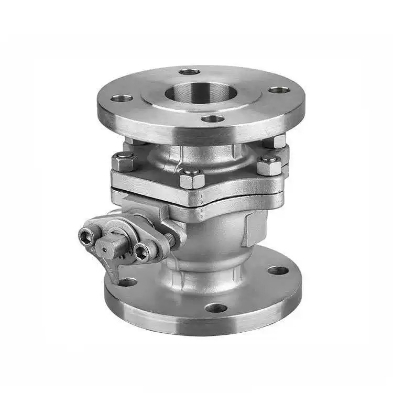

അമേരിക്കൻ സ്റ്റാൻഡേർഡ് ഫ്ലേംഗഡ് ബോൾ വാൽവ്

പ്രവർത്തന തത്വം

പന്ത് 90° കറക്കിയാണ് മീഡിയയുടെ ഒഴുക്ക് നിയന്ത്രിക്കുന്നത്.

പൈപ്പിൻ്റെ അതേ വ്യാസമുള്ള ഒരു ദ്വാരം പന്തിൻ്റെ മധ്യഭാഗത്ത് സ്ഥിതിചെയ്യുന്നു. പൈപ്പ് അച്ചുതണ്ടുമായി ദ്വാരം വിന്യസിക്കുന്നതുവരെ ഹാൻഡിൽ അല്ലെങ്കിൽ ആക്യുവേറ്റർ പന്ത് 90 ° തിരിക്കുമ്പോൾ, മാധ്യമങ്ങൾ തടസ്സമില്ലാതെ സ്വതന്ത്രമായി ഒഴുകുന്നു, വാൽവ് പൂർണ്ണമായും തുറന്നിരിക്കുന്നു, ഒഴുക്ക് പ്രതിരോധം ഏതാണ്ട് പൂജ്യമാണ്. ദ്വാരം പൈപ്പിന് ലംബമാകുന്നതുവരെ പന്ത് മറ്റൊരു 90° കറങ്ങുമ്പോൾ, ഖര ഗോളാകൃതിയിലുള്ള ഉപരിതലം പൂർണ്ണമായും കടന്നുപോകുന്നതിനെ തടയുന്നു, വാൽവ് അടയ്ക്കുകയും വിശ്വസനീയമായ ഷട്ട്-ഓഫ് നേടുകയും ചെയ്യുന്നു.

അമേരിക്കൻ സ്റ്റാൻഡേർഡ് ഫ്ലേംഗ്ഡ് ബോൾ വാൽവ് ഒരു ദ്വിദിശ സീലിംഗ് ഡിസൈൻ സ്വീകരിക്കുന്നു, ഇത് ഫ്ലോ ദിശ നിയന്ത്രണങ്ങളില്ലാതെ ഏത് ദിശയിൽ നിന്നും മാധ്യമങ്ങളെ പ്രവേശിക്കാൻ അനുവദിക്കുന്നു. സോഫ്റ്റ് സീലുകൾ (PTFE/PPL) സീറോ ലീക്കേജ് കൈവരിക്കുന്നു, അതേസമയം ഹാർഡ് സീലുകൾ ഉയർന്ന താപനിലയ്ക്കും ഉയർന്ന മർദ്ദത്തിനും അനുയോജ്യമാണ്. ഉയർന്ന മർദ്ദത്തിൽ സുരക്ഷയും വിശ്വാസ്യതയും ഉറപ്പാക്കാൻ വാൽവ് സ്റ്റെം ഒരു ആൻ്റി-ബ്ലോഔട്ട് ഘടനയെ അവതരിപ്പിക്കുന്നു. ഷെഞ്ചി ASME സ്റ്റാൻഡേർഡ് ഫ്ലേഞ്ച് ബോൾ വാൽവുകൾ API 608 മാനദണ്ഡങ്ങൾക്കനുസൃതമായി നിർമ്മിക്കപ്പെടുന്നു, വേഗത്തിലുള്ള പ്രവർത്തനവും ഇറുകിയ സീലിംഗും വാഗ്ദാനം ചെയ്യുന്നു, ഇത് എണ്ണ, രാസ, പ്രകൃതി വാതക വ്യവസായങ്ങളിലെ ASME സ്റ്റാൻഡേർഡ് പൈപ്പ്ലൈനുകൾക്ക് അനുയോജ്യമായ ഷട്ട്-ഓഫ് വാൽവുകളാക്കി മാറ്റുന്നു.

ഉൽപ്പന്ന പാരാമീറ്ററുകൾ

ഉൽപ്പന്നത്തിൻ്റെ പേര്: അമേരിക്കൻ സ്റ്റാൻഡേർഡ് ഫ്ലേംഗ്ഡ് ബോൾ വാൽവ്	പ്രത്യേകതകൾ: (1/8"-4") DN6-DN100
നാമമാത്രമായ മർദ്ദം: PN16	ബോഡി മെറ്റീരിയൽ: WCB, SUS304 (CF8), SUS316L (CF3M) ബോഡി മെറ്റീരിയൽ: WCB, SUS304 (CF8), SUS316L (CF3M)
മാനദണ്ഡങ്ങൾ: ANSI, BS, DIN, ISO, JIS	ബാധകമായ താപനില: -20℃ ~ +150℃ (സാധാരണ), +350℃ വരെ (ഉയർന്ന താപനില), -196℃ വരെ (കുറഞ്ഞ താപനില)
ആന്തരിക മെറ്റൽ മെറ്റീരിയൽ: WCB, SUS304 (CF8), SUS316L (CF3M)	ഇടത്തരം താപനില: ഉയർന്ന താപനില, താഴ്ന്ന താപനില, ഇടത്തരം താപനില, സാധാരണ താപനില
പ്രവർത്തന രീതി: മനുവ	മുദ്രകൾ: EPDM, PPL
കണക്ഷൻ രീതി: ഫ്ലേഞ്ച് കണക്ഷൻ	ആപ്ലിക്കേഷനുകൾ: വെള്ളം, വായു, വാതകം, എണ്ണ, ദ്രാവകങ്ങൾ മുതലായവ.
ഉത്ഭവം: ചൈന ഒറിജിൻ: ചൈന ഒറിജിൻ: ചൈന ഒറിജിൻ: ചൈന	സാമ്പിൾ: സാമ്പിളുകൾ ലഭ്യമാണ്

പ്രധാന ഘടനയും ഡിസൈൻ ഹൈലൈറ്റുകളും

ഷെഞ്ചിയുടെ ഉയർന്ന നിലവാരമുള്ള അമേരിക്കൻ സ്റ്റാൻഡേർഡ് ഫ്ലേംഗഡ് ബോൾ വാൽവുകൾ വാൽവ് ബോഡി, ബോൾ, സ്റ്റെം, സീറ്റ് സീലുകൾ എന്നിവ ഉൾക്കൊള്ളുന്ന ഒരു പ്രധാന ഘടനയാണ്. പന്ത് ഒന്നുകിൽ ഫ്ലോട്ടിംഗ് ബോൾ ഡിസൈൻ (DN50 ഉം അതിൽ താഴെയും) അല്ലെങ്കിൽ ഒരു നിശ്ചിത ബോൾ ഡിസൈൻ (DN50 ഉം അതിനുമുകളിലും) ആകാം. പന്തിൻ്റെ ത്രൂ-ഹോൾ പൈപ്പിൻ്റെ ആന്തരിക വ്യാസവുമായി പൊരുത്തപ്പെടുന്നു, ഇത് പൂർണ്ണമായും തുറക്കുമ്പോൾ പൂജ്യത്തിനടുത്തുള്ള ഒഴുക്ക് പ്രതിരോധത്തിന് കാരണമാകുന്നു. ഒരു സ്റ്റെം ആൻ്റി-ബ്ലോഔട്ട് ഘടന ഉയർന്ന മർദ്ദത്തിൽ തണ്ട് പുറത്തേക്ക് പറക്കുന്നത് തടയുന്നു. ഒരു ആൻ്റി-സ്റ്റാറ്റിക് ഉപകരണം പന്തിനും തണ്ടിനും ഇടയിലുള്ള ചാലകത ഉറപ്പാക്കുന്നു, ഇത് സ്ഥിരമായ വൈദ്യുതി ബിൽഡപ്പ് തടയുന്നു. ലഭ്യമായ ഉദ്ധരണികളുള്ള ASME ഫ്ലേഞ്ച് ബോൾ വാൽവുകൾക്കായി, കൃത്യമായ മോഡൽ തിരഞ്ഞെടുക്കുന്നതിനും ഉപഭോക്താക്കൾക്കുള്ള ബജറ്റ് കണക്കുകൂട്ടലിനും സഹായകമാക്കുന്നതിന് ഷെഞ്ചി വിശദമായ സാങ്കേതിക പാരാമീറ്റർ പട്ടികകൾ നൽകുന്നു.
