വ്യാവസായിക ഹെവി-ഡ്യൂട്ടി സ്ത്രീ എൽബോ

സ്ത്രീ & പുരുഷ ത്രെഡ് എൽബോ സൊല്യൂഷൻസ്

വ്യത്യസ്‌ത പൈപ്പ്‌ലൈൻ കണക്ഷൻ ആവശ്യകതകൾ നിറവേറ്റുന്നതിനായി ഉയർന്ന നിലവാരമുള്ള ഇൻഡസ്ട്രിയൽ ഹെവി-ഡ്യൂട്ടി പെൺ എൽബോയും പൊരുത്തപ്പെടുന്ന പുരുഷ-ത്രെഡ് എൽബോ ഫിറ്റിംഗുകളും ഷെഞ്ചി നൽകുന്നു.

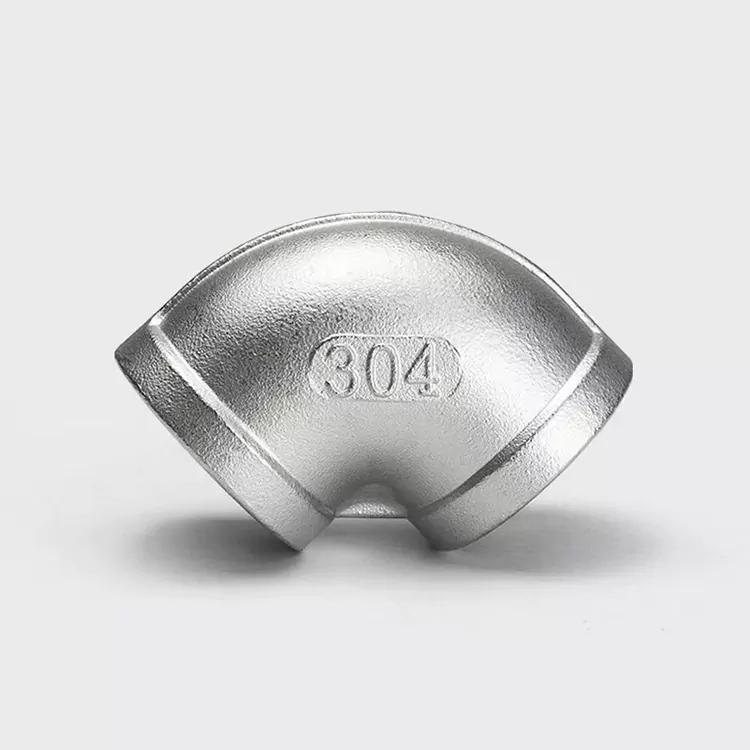

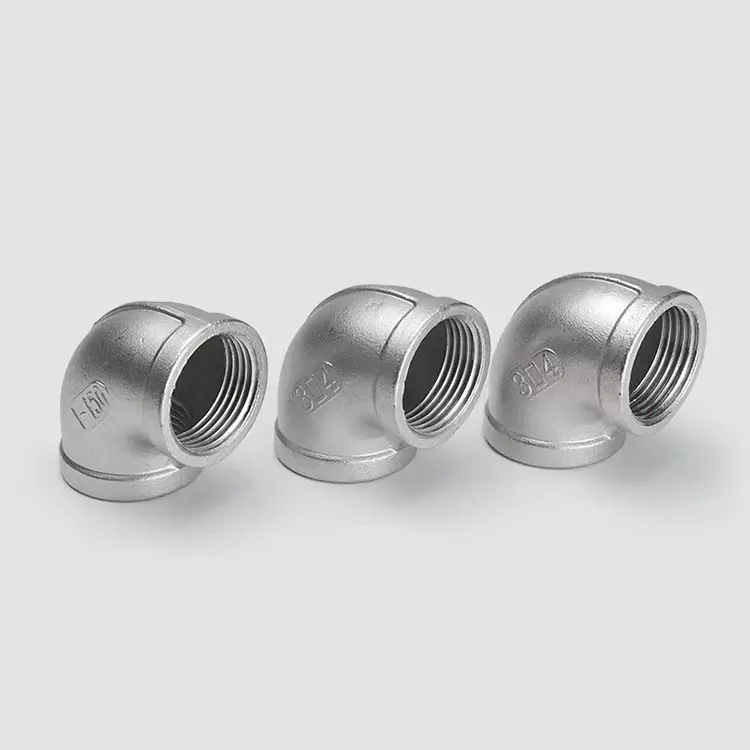

സ്ത്രീ-ത്രെഡ് എൽബോ രണ്ട് അറ്റത്തും ആന്തരിക ത്രെഡുകൾ അവതരിപ്പിക്കുന്നു, കൃത്യമായ 90° ദിശാമാറ്റം സാധ്യമാക്കുന്നു. സീലിംഗ് ടേപ്പുമായി സംയോജിപ്പിക്കുമ്പോൾ, ഇത് സീറോ-ലീക്ക് പ്രകടനം കൈവരിക്കുന്നു, ഇത് അഗ്നി സംരക്ഷണം, ഗ്യാസ്, എച്ച്വിഎസി, ദ്രാവക സംവിധാനങ്ങൾ എന്നിവയ്ക്ക് അനുയോജ്യമാക്കുന്നു.

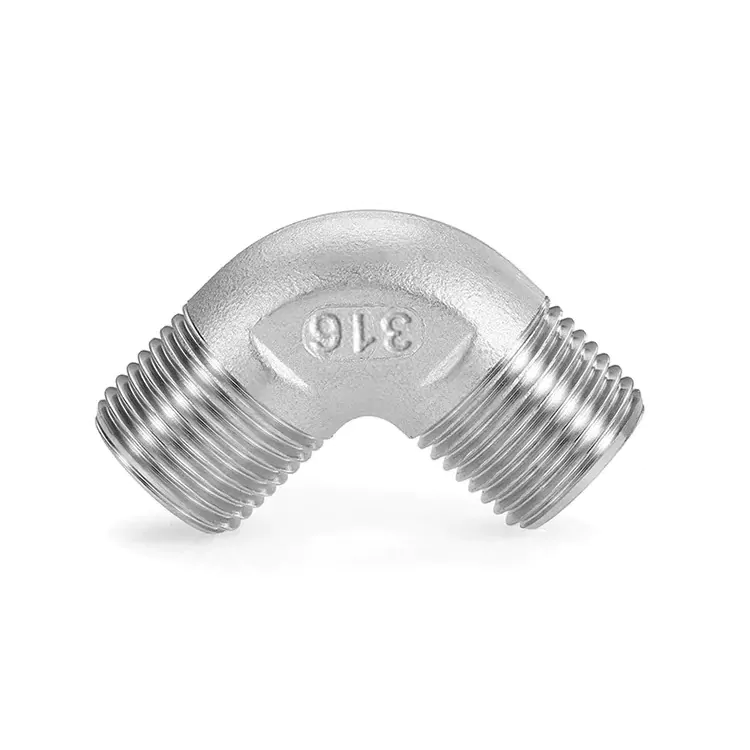

ആൺ-ത്രെഡ് എൽബോ വെൽഡിങ്ങ് ഇല്ലാതെ നേരിട്ടുള്ള ഇൻസ്റ്റാളേഷനായി ബാഹ്യ-ത്രെഡ് അറ്റങ്ങൾ സ്വീകരിക്കുന്നു, ഇത് പരിമിതമായ ഇടങ്ങളിലോ തുറന്ന ജ്വാല നിരോധിച്ചിരിക്കുന്ന പരിതസ്ഥിതികളിലോ അനുയോജ്യമാണ്.

രണ്ട് പതിപ്പുകളും ഉയർന്ന കരുത്തുള്ള പിച്ചള അല്ലെങ്കിൽ സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഉപയോഗിച്ച് ഒരു കഷണം ഘടനയിൽ കൃത്യതയുള്ള ഫോർജിംഗ് വഴി നിർമ്മിക്കുന്നു. ത്രെഡ് കൃത്യത NPT/BSPT അന്താരാഷ്ട്ര മാനദണ്ഡങ്ങൾ കർശനമായി പാലിക്കുന്നു. ഉറപ്പിച്ച മതിൽ കനം ഉയർന്ന സമ്മർദ്ദ പ്രതിരോധം, നാശ പ്രതിരോധം, വൈബ്രേഷൻ പ്രതിരോധം എന്നിവ ഉറപ്പാക്കുന്നു, അതേസമയം ദീർഘകാല സ്ഥിരതയുള്ള പ്രവർത്തനത്തിനായി ആവർത്തിച്ചുള്ള ഡിസ്അസംബ്ലിയും അറ്റകുറ്റപ്പണിയും അനുവദിക്കുന്നു.

ഉൽപ്പന്ന പാരാമീറ്ററുകൾ

അനുബന്ധ ഉൽപ്പന്നം: ആൺ ത്രെഡ് എൽബോ

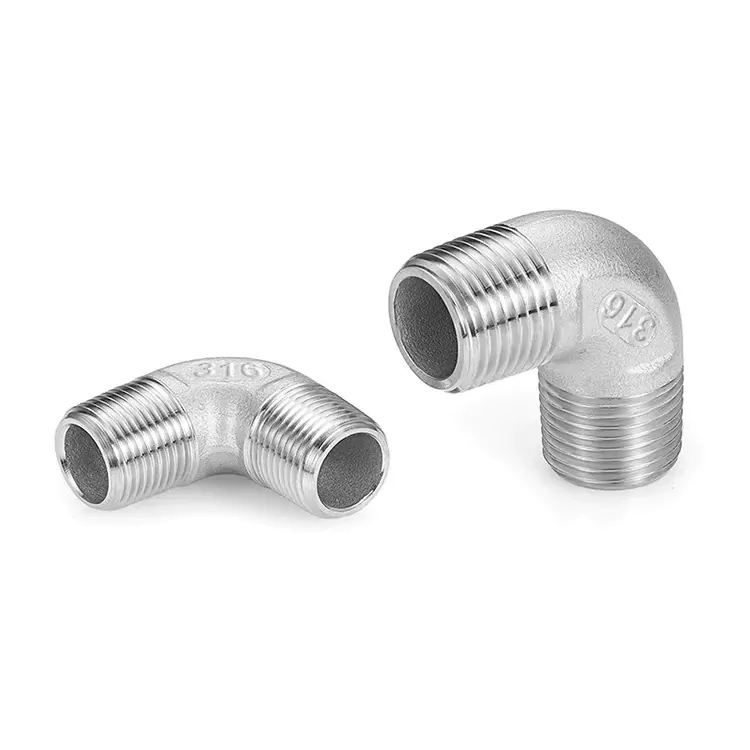

ഉയർന്ന നിലവാരമുള്ള ആൺ-ത്രെഡ് എൽബോ ഫിറ്റിംഗുകളും ഷെഞ്ചി വിതരണം ചെയ്യുന്നു, പെൺ-ത്രെഡ് എൽബോകൾക്കൊപ്പം പൂർണ്ണമായ പൈപ്പിംഗ് ദിശാസൂചന പരിഹാരം ഉണ്ടാക്കുന്നു.

ഘടന ഡിസൈൻ:
രണ്ട് അറ്റത്തും സ്ത്രീ-ത്രെഡ് ഘടകങ്ങൾ, വാൽവുകൾ, ഉപകരണങ്ങൾ എന്നിവയുമായി നേരിട്ടുള്ള കണക്ഷനുള്ള ബാഹ്യ ത്രെഡുകൾ ഫീച്ചർ ചെയ്യുന്നു, വെൽഡിങ്ങിൻ്റെ ആവശ്യകത ഇല്ലാതാക്കുന്നു.

ഇൻസ്റ്റലേഷൻ പ്രയോജനം:
വെൽഡിംഗ് ഇല്ലാതെയുള്ള പ്ലഗ്-ആൻഡ്-പ്ലേ ഇൻസ്റ്റാളേഷൻ, പരിമിതമായ ഇടങ്ങൾക്കോ ​​ഫ്ലേം ഇല്ലാത്ത നിർമ്മാണ പരിതസ്ഥിതികൾക്കോ ​​അനുയോജ്യമാണ്, ഓൺ-സൈറ്റ് കാര്യക്ഷമത ഗണ്യമായി മെച്ചപ്പെടുത്തുന്നു.

മെറ്റീരിയലും നിർമ്മാണവും:
ഉയർന്ന കരുത്തുള്ള പിച്ചള അല്ലെങ്കിൽ സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഉപയോഗിച്ച് നിർമ്മിച്ചത്, കൃത്യത ഒരു കഷണം ഘടനയിൽ കെട്ടിച്ചമച്ചതാണ്. ത്രെഡ് മാനദണ്ഡങ്ങൾ NPT/BSPT സ്പെസിഫിക്കേഷനുകൾ കർശനമായി പാലിക്കുന്നു.

സീലിംഗ് പ്രകടനം:
PTFE ടേപ്പ് അല്ലെങ്കിൽ സീലൻ്റ് എന്നിവയുമായി സംയോജിപ്പിച്ച ബാഹ്യ ത്രെഡുകൾ വിശ്വസനീയമായ സീലിംഗ് ഉറപ്പാക്കുകയും ആവർത്തിച്ചുള്ള ഡിസ്അസംബ്ലിംഗ്, മെയിൻ്റനൻസ് എന്നിവ അനുവദിക്കുകയും ചെയ്യുന്നു.

ആപ്ലിക്കേഷൻ ഫീൽഡുകൾ:
ഫയർ സ്പ്രിംഗ്ളർ സിസ്റ്റങ്ങൾ, ഗ്യാസ് പൈപ്പ്ലൈനുകൾ, വ്യാവസായിക ഉപകരണങ്ങളുടെ ഇൻ്റർഫേസുകൾ, HVAC സിസ്റ്റങ്ങൾ, ഹൈഡ്രോളിക്/ന്യൂമാറ്റിക് പൈപ്പ്ലൈനുകൾ എന്നിവയിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു.

സിസ്റ്റം അനുയോജ്യത:
സ്ത്രീ-ത്രെഡ് എൽബോകൾ, ടീസ്, വാൽവുകൾ എന്നിവയുമായി സംയോജിപ്പിച്ച് സ്ഥലപരിമിതമായ പരിതസ്ഥിതികളിൽ സങ്കീർണ്ണമായ ഇൻസ്റ്റാളേഷനുകൾക്കായി വഴക്കമുള്ള മൾട്ടി-ആംഗിൾ പൈപ്പിംഗ് സംവിധാനങ്ങൾ സൃഷ്ടിക്കാൻ കഴിയും.

കോർ സ്ട്രക്ചറൽ & ഡിസൈൻ ഹൈലൈറ്റുകൾ

ആൺ-ത്രെഡ് എൽബോ "പ്ലഗ്-ആൻഡ്-പ്ലേ, വെൽഡ്-ഫ്രീ കണക്ഷൻ" എന്ന ആശയത്തെ ചുറ്റിപ്പറ്റിയാണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്.

· എക്‌സ്റ്റേണൽ ത്രെഡ് ഡിസൈൻ: വെൽഡിങ്ങ് ചെയ്യാതെ നേരിട്ടുള്ള കണക്ഷനുള്ള രണ്ട് അറ്റങ്ങളും കൃത്യമായ ബാഹ്യ ത്രെഡുകളാണ്

· വൺ-പീസ് ഫോർജിംഗ്: ഉയർന്ന കരുത്തുള്ള പിച്ചള അല്ലെങ്കിൽ സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഘടന വെൽഡിങ്ങുമായി ബന്ധപ്പെട്ട സ്ട്രെസ് കോറോഷൻ അപകടസാധ്യതകൾ ഇല്ലാതാക്കുന്നു

· ത്രെഡ് പ്രിസിഷൻ: NPT/BSPT മാനദണ്ഡങ്ങൾ പൂർണ്ണമായും പാലിക്കുന്നു, മെച്ചപ്പെട്ട വസ്ത്രധാരണ പ്രതിരോധവും ആൻ്റി-സീസിംഗ് പ്രകടനവും

· ഉപരിതല സംരക്ഷണം: ഉപ്പ് സ്പ്രേ, ഈർപ്പം, രാസ പരിതസ്ഥിതികൾ എന്നിവയ്‌ക്കുള്ള പരിസ്ഥിതി സൗഹൃദ ആൻ്റി-കോറോൺ ചികിത്സ

· ഒതുക്കമുള്ള ഘടന: പരിമിതമായതോ തീജ്വാല നിയന്ത്രിതമോ ആയ നിർമ്മാണ സൈറ്റുകൾക്ക് അനുയോജ്യം

ഇൻസ്റ്റാളേഷന് മുമ്പ് വിശ്വസനീയമായ സീലിംഗ് പ്രകടനം ഉറപ്പാക്കാൻ ഓരോ യൂണിറ്റും എയർടൈറ്റ്‌നെസ് പരിശോധനയ്ക്കും പ്രഷർ ഇംപാക്ട് ടെസ്റ്റിംഗിനും വിധേയമാകുന്നു.

പ്രധാന പ്രകടന നേട്ടങ്ങൾ

ഷെഞ്ചി ആൺ-ത്രെഡ് എൽബോ ഫിറ്റിംഗുകൾ വെൽഡ്-ഫ്രീ ഇൻസ്റ്റാളേഷൻ്റെയും ഉയർന്ന വിശ്വാസ്യതയുടെയും സംയോജനം നൽകുന്നു:

· ഉയർന്ന ഇൻസ്റ്റലേഷൻ കാര്യക്ഷമത: വെൽഡിംഗ് ആവശ്യമില്ല, പരമ്പരാഗത രീതികളുമായി താരതമ്യപ്പെടുത്തുമ്പോൾ ഇൻസ്റ്റാളേഷൻ വേഗത 60% ത്തിലധികം മെച്ചപ്പെടുത്തുന്നു

· സുരക്ഷിത ഇൻസ്റ്റാളേഷൻ: തുറന്ന തീജ്വാല നിരോധിച്ചിരിക്കുന്ന ഗ്യാസ്, കെമിക്കൽ സംവിധാനങ്ങൾക്ക് അനുയോജ്യം

· വിശ്വസനീയമായ സീലിംഗ്: ത്രെഡ് പ്രിസിഷൻ സീലിംഗ് ടേപ്പ് അല്ലെങ്കിൽ ത്രെഡ് സീലൻ്റ് ഉപയോഗിച്ച് സീറോ-ലീക്ക് പ്രകടനം ഉറപ്പാക്കുന്നു

· പുനരുപയോഗിക്കാവുന്ന ഡിസൈൻ: സിസ്റ്റം അപ്‌ഗ്രേഡുകൾക്കായി ആവർത്തിച്ചുള്ള ഡിസ്അസംബ്ലിംഗ്, മെയിൻ്റനൻസ് എന്നിവ പിന്തുണയ്ക്കുന്നു

· ഉയർന്ന മർദ്ദവും തുരുമ്പെടുക്കലും പ്രതിരോധം: മർദ്ദം കുതിച്ചുയരുന്നതും കഠിനമായ ചുറ്റുപാടുകളെ പ്രതിരോധിക്കുന്നതുമായ മതിൽ രൂപകൽപ്പന

· സിസ്റ്റം അനുയോജ്യത: സമ്പൂർണ പൈപ്പിംഗ് സൊല്യൂഷനുകൾക്കായി ടീസ്, വാൽവുകൾ, പെൺ-ത്രെഡ് എൽബോകൾ എന്നിവയിൽ പ്രവർത്തിക്കുന്നു
