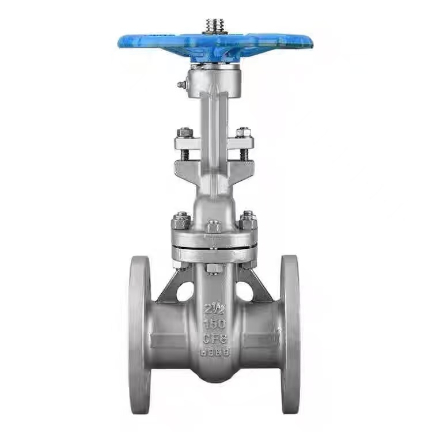

അമേരിക്കൻ സ്റ്റാൻഡേർഡ് റൈസിംഗ് സ്റ്റെം ഫ്ലേംഗഡ് ഗേറ്റ് വാൽവ്

ASME റൈസിംഗ് സ്റ്റെം ഫ്ലേംഗഡ് ഗേറ്റ് വാൽവിൻ്റെ പ്രവർത്തന തത്വം

ഓപ്പറേറ്റർ ഹാൻഡ് വീൽ തിരിക്കുമ്പോൾ, ഹാൻഡ് വീൽ വാൽവ് തണ്ടിനെ കറക്കാനായി ഓടിക്കുന്നു. വാൽവ് തണ്ടിൻ്റെ മുകളിലെ അറ്റത്തുള്ള ട്രപസോയ്ഡൽ ത്രെഡ് വാൽവ് സ്റ്റെം നട്ടുമായി ഇടപഴകുന്നു, ഇത് ഭ്രമണ ചലനത്തെ അക്ഷീയ രേഖീയ ചലനമാക്കി മാറ്റുന്നു. വാൽവ് തണ്ടും ഗേറ്റും ബന്ധിപ്പിച്ചിരിക്കുന്നതിനാൽ, വാൽവ് സ്റ്റെം ഗേറ്റിനെ ഒന്നിച്ച് ഉയരുകയോ വീഴുകയോ ചെയ്യും.

വാൽവ് തുറക്കാൻ, ഹാൻഡ് വീൽ എതിർ ഘടികാരദിശയിൽ തിരിക്കുക. വാൽവ് സ്റ്റെം ഗേറ്റിനെ ഒരു രേഖീയ ചലനത്തിൽ മുകളിലേക്ക് നീക്കാൻ പ്രേരിപ്പിക്കുന്നു, ഇത് വാൽവ് സീറ്റിൽ നിന്ന് ഗേറ്റ് വേർപെടുത്തുന്നു. വാൽവിൻ്റെ നാമമാത്ര വ്യാസത്തിൻ്റെ ഇരട്ടി ഉയരത്തിൽ ഗേറ്റ് ഉയർത്തുമ്പോൾ, ദ്രാവകം കടന്നുപോകുന്നത് പൂർണ്ണമായും തടസ്സമില്ലാത്തതാണ്, വാൽവ് പൂർണ്ണമായും തുറന്ന നിലയിലാണ്. പ്രവർത്തന സമയത്ത്, ഹാൻഡ്വീൽ സാധാരണഗതിയിൽ കൂടുതൽ തിരിയാൻ കഴിയാത്ത സ്ഥാനത്തേക്ക് തിരിയുന്നു, തുടർന്ന് പൂർണ്ണമായി തുറന്ന സ്ഥാനം നേടുന്നതിന് ഒരു തിരിവിലേക്ക് പകുതി തിരിയുന്നു, താപനില വ്യതിയാനങ്ങൾ കാരണം വാൽവ് സ്റ്റെം പൂട്ടുന്നത് തടയുന്നു.

വാൽവ് അടയ്ക്കുന്നതിന്, ഹാൻഡ് വീൽ ഘടികാരദിശയിൽ തിരിക്കുക. വാൽവ് സ്റ്റെം ഗേറ്റിനെ ഒരു രേഖീയ ചലനത്തിൽ താഴേക്ക് നീങ്ങാൻ നയിക്കുന്നു, ഇത് വാൽവ് സീറ്റിന് നേരെ ഗേറ്റ് അമർത്താൻ ഇടയാക്കുന്നു. ഹാൻഡ് വീൽ പ്രയോഗിക്കുന്ന ടോർക്ക് നിർബന്ധിത സീലിംഗ് ശക്തി സൃഷ്ടിക്കുന്നു, കൂടാതെ പൈപ്പ് ലൈനിലെ മീഡിയത്തിൻ്റെ മർദ്ദം മറ്റ് വാൽവ് സീറ്റിന് നേരെ ഗേറ്റിനെ അമർത്തി സ്വയം സീലിംഗ് പ്രഭാവം ഉണ്ടാക്കുന്നു. ഈ ഡ്യുവൽ ആക്ഷൻ അടയ്ക്കുമ്പോൾ സീറോ ലീക്കേജ് ഉറപ്പാക്കുന്നു.

ഉയരുന്ന സ്റ്റെം ഗേറ്റ് വാൽവിൻ്റെ പ്രധാന സ്വഭാവം വാൽവ് സ്റ്റെം ഗേറ്റുമായി സമന്വയത്തോടെ ഉയരുകയും താഴുകയും ചെയ്യുന്നു എന്നതാണ്. വാൽവ് കവറിനപ്പുറത്തേക്ക് വ്യാപിക്കുന്ന വാൽവ് തണ്ടിൻ്റെ നീളം നിരീക്ഷിച്ച് ഓപ്പറേറ്റർമാർക്ക് വാൽവിൻ്റെ തുറന്ന/അടഞ്ഞ അവസ്ഥ ദൃശ്യപരമായി നിർണ്ണയിക്കാൻ കഴിയും-തണ്ട് നീളം കൂടിയാൽ, വാൽവ് തുറന്നിരിക്കും; തണ്ട് പൂർണ്ണമായി പിൻവലിക്കുമ്പോൾ, വാൽവ് അടച്ചിരിക്കും.

ASME (അമേരിക്കൻ സ്റ്റാൻഡേർഡ്) ഉയരുന്ന സ്റ്റെം ഫ്ലേഞ്ച് ഗേറ്റ് വാൽവുകൾ പൂർണ്ണമായും തുറന്നതോ പൂർണ്ണമായും അടച്ചതോ ആയ സ്ഥാനങ്ങളിൽ മാത്രമേ ഉപയോഗിക്കാൻ കഴിയൂ, നിയന്ത്രണ വാൽവുകളായി ഉപയോഗിക്കാൻ കഴിയില്ല എന്നത് പ്രത്യേകം ശ്രദ്ധിക്കേണ്ടതാണ്. ദീർഘനേരം ഭാഗികമായി തുറന്ന സ്ഥാനത്ത് വെച്ചാൽ, ഉയർന്ന വേഗതയിൽ ഒഴുകുന്ന മാധ്യമം സീലിംഗ് പ്രതലങ്ങളെ നശിപ്പിക്കും, ഇത് ഗേറ്റിലും സീറ്റിലും തേയ്മാനം ഉണ്ടാക്കുകയും ആത്യന്തികമായി വാൽവ് ചോർച്ചയിലേക്ക് നയിക്കുകയും ചെയ്യും. കൂടാതെ, മീഡിയത്തിന് ഗേറ്റ് വാൽവിൻ്റെ ഇരുവശത്തുനിന്നും രണ്ട് ദിശകളിലേക്കും ഒഴുകാൻ കഴിയും, ഇത് ഇൻസ്റ്റാളേഷൻ സമയത്ത് ഫ്ലോ ദിശ പരിഗണിക്കേണ്ടതിൻ്റെ ആവശ്യകത ഇല്ലാതാക്കുകയും സൈറ്റ് ലേഔട്ട് സുഗമമാക്കുകയും ചെയ്യുന്നു.

ഉൽപ്പന്ന പാരാമീറ്ററുകൾ

ഉയർന്ന താപനിലയും ഉയർന്ന മർദ്ദവും പ്രതിരോധം

Shenchi ASME സ്റ്റാൻഡേർഡ് റൈസിംഗ് സ്റ്റെം ഫ്ലേംഗഡ് ഗേറ്റ് വാൽവുകൾക്ക് രണ്ട് പ്രധാന പ്രകടന ഗുണങ്ങളുണ്ട്: ഉയർന്ന താപനില പ്രതിരോധവും ഉയർന്ന മർദ്ദ പ്രതിരോധവും. WCB മെറ്റീരിയലിന് 425℃ വരെ താപനിലയെ നേരിടാൻ കഴിയും, അതേസമയം സ്റ്റെയിൻലെസ് സ്റ്റീൽ വിശാലമായ താപനില പരിധിക്ക് അനുയോജ്യമാണ്. ക്ലാസ് 150 പ്രഷർ റേറ്റിംഗ്, പ്രവർത്തന മർദ്ദം റൂം താപനിലയിൽ 1.9MPa എത്തുന്നു, PN16 നിലവാരം കവിയുന്നു. ഉയർന്ന താപനിലയെ പ്രതിരോധിക്കുന്ന PPL അല്ലെങ്കിൽ വാട്ടർ റെസിസ്റ്റൻ്റ് EPDM തരങ്ങളിൽ സീലുകൾ ലഭ്യമാണ്. ചൈനയിൽ നിർമ്മിച്ച ഷെഞ്ചി, അസംസ്കൃത വസ്തുക്കൾ മുതൽ പൂർത്തിയായ ഉൽപ്പന്നങ്ങൾ വരെ സമഗ്രമായ ഗുണനിലവാര നിയന്ത്രണം നടപ്പിലാക്കുന്നു, ഉയർന്ന താപനിലയിലും ഉയർന്ന മർദ്ദത്തിലും ദീർഘകാല സ്ഥിരതയുള്ള പ്രവർത്തനം ഉറപ്പാക്കുന്നു.

ക്ലാസ് 150 മാനദണ്ഡങ്ങൾക്കപ്പുറമുള്ള വിശ്വസനീയമായ ഉയർന്ന സമ്മർദ്ദ പ്രകടനം

ഷെഞ്ചിയുടെ ASME B16.10 സ്റ്റാൻഡേർഡ് റൈസിംഗ് സ്റ്റെം ഫ്ലേഞ്ച് ഗേറ്റ് വാൽവ് വിശ്വസനീയമായ ഉയർന്ന മർദ്ദം പ്രതിരോധിക്കുന്നു. ഫ്ലേഞ്ച് കണക്ഷൻ ASME B16.10 മാനദണ്ഡങ്ങളുമായി പൊരുത്തപ്പെടുന്നു, തുല്യമായി ഇറുകിയ ബോൾട്ടുകളും ഗാസ്കറ്റുകളിൽ ഏകീകൃത മർദ്ദം വിതരണം ചെയ്യുന്നു. ക്ലാസ് 150 റേറ്റിംഗ്, ഊഷ്മാവിൽ 1.9 MPa യുടെ പ്രവർത്തന മർദ്ദം വാഗ്ദാനം ചെയ്യുന്നു, ധാരാളം അളന്ന പ്രഷർ മാർജിൻ. വാൽവ് ബോഡി വാൾ കനം ASME മാനദണ്ഡങ്ങൾക്കനുസൃതമായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു, മെച്ചപ്പെടുത്തിയ സുരക്ഷയ്ക്കായി ദേശീയ മാനദണ്ഡങ്ങൾ കവിയുന്നു. ഷെഞ്ചി കിഴിവോടെ ASME സ്റ്റാൻഡേർഡ് റൈസിംഗ് സ്റ്റെം ഫ്ലേഞ്ച് ഗേറ്റ് വാൽവുകൾ വാഗ്ദാനം ചെയ്യുന്നു; ബൾക്ക് പർച്ചേസുകൾ കിഴിവുകൾക്ക് യോഗ്യത നേടുകയും ഉയർന്ന സമ്മർദ്ദ സാഹചര്യങ്ങളിൽ ദീർഘകാല സ്ഥിരതയുള്ള പ്രവർത്തനം ഉറപ്പാക്കുകയും ചെയ്യുന്നു.

ഫാക്ടറി നേരിട്ടുള്ള സംഭരണവും OEM കസ്റ്റമൈസേഷൻ പിന്തുണയും

ASME (അമേരിക്കൻ സ്റ്റാൻഡേർഡ്) ഉയരുന്ന സ്റ്റെം ഫ്ലേഞ്ച് ഗേറ്റ് വാൽവുകളുടെ വിതരണക്കാരനായ ഷെഞ്ചി സാമ്പിൾ നിർമ്മാണ സേവനങ്ങൾ വാഗ്ദാനം ചെയ്യുന്നു. ഇടനിലക്കാരുടെ മാർക്ക്അപ്പുകൾ ഒഴിവാക്കി സുതാര്യമായ ഫാക്ടറി വിലകളിൽ ഞങ്ങൾ കിഴിവോടെ ASME റൈസിംഗ് സ്റ്റെം ഫ്ലേഞ്ച് ഗേറ്റ് വാൽവുകൾ വാഗ്ദാനം ചെയ്യുന്നു. ഞങ്ങൾ ODM, OEM കസ്റ്റമൈസേഷനെ പിന്തുണയ്ക്കുന്നു; മെറ്റീരിയലുകൾ, വ്യാസങ്ങൾ, ഫ്ലേഞ്ച് മാനദണ്ഡങ്ങൾ, പ്രവർത്തന രീതികൾ എന്നിവയെല്ലാം നിങ്ങളുടെ ആവശ്യങ്ങൾക്കനുസരിച്ച് ക്രമീകരിക്കാവുന്നതാണ്. ഞങ്ങളുടെ ASME റൈസിംഗ് സ്റ്റെം ഫ്ലേഞ്ച് ഗേറ്റ് വാൽവുകൾ ലളിതമായ ഘടനയും കുറഞ്ഞ പരിപാലന ചെലവും ഉപയോഗിച്ച് പരിപാലിക്കാൻ എളുപ്പമാണ്. ചൈനയിൽ നിർമ്മിച്ച ഷെഞ്ചി ASME റൈസിംഗ് സ്റ്റെം ഫ്ലേഞ്ച് ഗേറ്റ് വാൽവുകൾ ഗുണനിലവാരത്തിൽ വിശ്വസനീയവും സ്ഥിരമായ ഡെലിവറി സമയവുമുണ്ട്. വിശദമായ സാങ്കേതിക പാരാമീറ്ററുകൾക്കും ഏറ്റവും പുതിയ മുൻഗണനാ ഉദ്ധരണികൾക്കും ഷെഞ്ചിയുമായി ബന്ധപ്പെടാൻ ആഗോള ഉപഭോക്താക്കളെ സ്വാഗതം ചെയ്യുന്നു.
