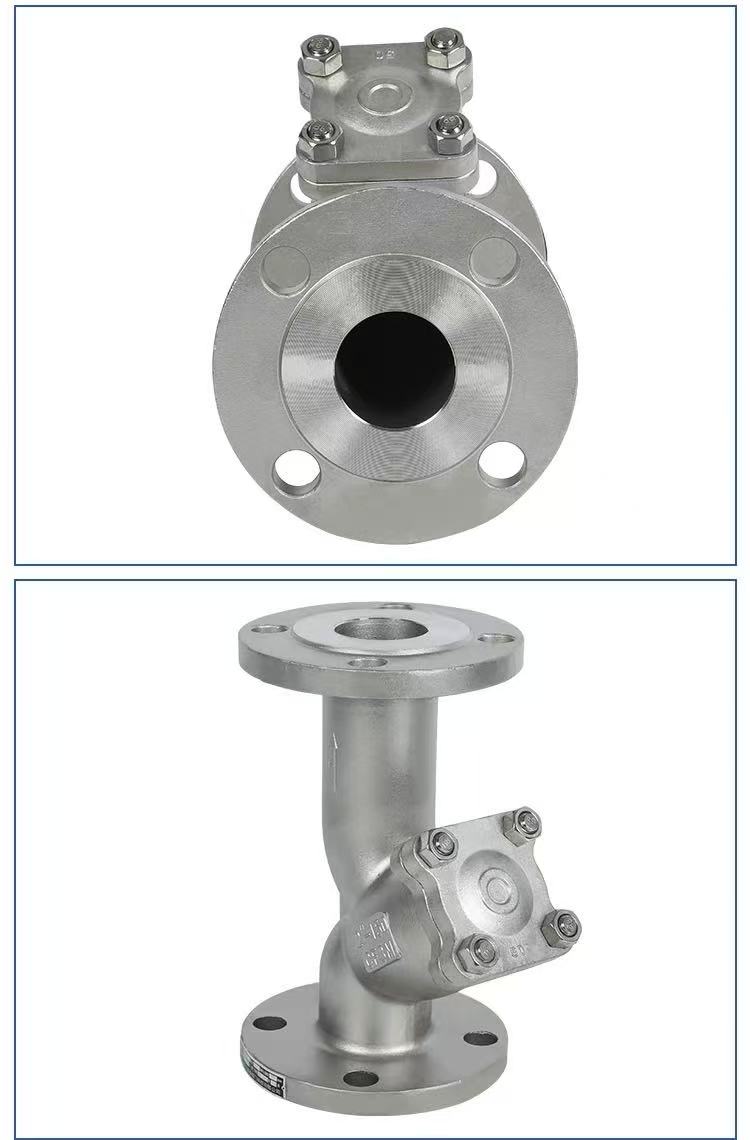

അമേരിക്കൻ സ്റ്റാൻഡേർഡ് ഫ്ലേഞ്ച് വൈ-ടൈപ്പ് ഫിൽട്ടർ

പ്രവർത്തന തത്വം

ഷെഞ്ചി ഫാക്ടറിയുടെ സംയോജിത അമേരിക്കൻ സ്റ്റാൻഡേർഡ് ഫ്ലേഞ്ച് വൈ-ടൈപ്പ് ഫിൽട്ടർ ഫിൽട്ടർ സ്ക്രീൻ തടസ്സപ്പെടുത്തൽ തത്വത്തിൽ പ്രവർത്തിക്കുന്നു. മീഡിയം ഇൻലെറ്റ് അറ്റത്ത് നിന്ന് ഭവനത്തിലേക്ക് പ്രവേശിക്കുകയും Y- ആകൃതിയിലുള്ള ഘടനയ്ക്കുള്ളിലെ ഫിൽട്ടർ സ്ക്രീനിലൂടെ ഒഴുകുകയും ചെയ്യുന്നു. ഫിൽട്ടർ സ്‌ക്രീനിനുള്ളിൽ ഖരമാലിന്യങ്ങൾ തടയപ്പെടുന്നു, അതേസമയം വൃത്തിയുള്ള മീഡിയം കടന്നുപോകുകയും ഔട്ട്‌ലെറ്റ് അറ്റത്ത് നിന്ന് പുറത്തുകടക്കുകയും ചെയ്യുന്നു. ഫിൽട്ടർ സ്ക്രീനിൻ്റെ മൊത്തം വിസ്തീർണ്ണം പൈപ്പിൻ്റെ ക്രോസ്-സെക്ഷണൽ ഏരിയയുടെ 3-4 മടങ്ങ് ആണ്, ഇത് കുറഞ്ഞ പ്രതിരോധവും വേഗത്തിലുള്ള ഒഴുക്കും ഉണ്ടാക്കുന്നു. ഡ്രെയിനിംഗിനായി, താഴെയുള്ള പ്ലഗ് അഴിക്കുക അല്ലെങ്കിൽ ഫ്ലേഞ്ച് കവർ നീക്കം ചെയ്യുക, ഫിൽട്ടർ സ്ക്രീൻ പുറത്തെടുത്ത് വൃത്തിയാക്കുക, തുടർന്ന് അത് വീണ്ടും ഇൻസ്റ്റാൾ ചെയ്യുക. പ്രധാന ബോഡി WCB, SUS304 (CF8), അല്ലെങ്കിൽ SUS316L (CF3M) മെറ്റീരിയലുകൾ ഉപയോഗിച്ചാണ് നിർമ്മിച്ചിരിക്കുന്നത്, ഒരു സംയോജിത കാസ്റ്റിംഗ് പ്രക്രിയ ഉപയോഗിച്ച്, തടസ്സമില്ലാത്ത ഭവനവും വിശ്വസനീയമായ സമ്മർദ്ദ പ്രതിരോധവും നൽകുന്നു. പെട്രോളിയം, കെമിക്കൽ, വാട്ടർ ട്രീറ്റ്‌മെൻ്റ് വ്യവസായങ്ങളിൽ ഉപയോഗിക്കുന്ന പൈപ്പ് ലൈനുകളിലെ അശുദ്ധി ഫിൽട്ടറേഷന് ഷെഞ്ചി ഉൽപ്പന്നങ്ങൾ അനുയോജ്യമാണ്.

ഉൽപ്പന്ന പാരാമീറ്ററുകൾ

ഉൽപ്പന്നത്തിൻ്റെ പേര്: അമേരിക്കൻ സ്റ്റാൻഡേർഡ് ഫ്ലേഞ്ച് വൈ-ടൈപ്പ് ഫിൽട്ടർ	സ്പെസിഫിക്കേഷനുകൾ: (1/8"-4") DN6-DN100സ്പെസിഫിക്കേഷനുകൾ: (1/8"-4") DN6-DN100
നാമമാത്രമായ മർദ്ദം: PN16	ബോഡി മെറ്റീരിയൽ: WCB, SUS304 (CF8), SUS316L (CF3M)
മാനദണ്ഡങ്ങൾ: ANSI, BS, DIN, ISO, JIS	ബാധകമായ താപനില: -20℃ ~ +150℃ (സാധാരണ), +350℃ വരെ (ഉയർന്ന താപനില തരം), -196℃ വരെ (കുറഞ്ഞ താപനില തരം)
ആന്തരിക മെറ്റൽ മെറ്റീരിയൽ: WCB, SUS304 (CF8), SUS316L (CF3M)	ഇടത്തരം താപനില: ഉയർന്ന താപനില, താഴ്ന്ന താപനില, ഇടത്തരം താപനില, സാധാരണ താപനില
പ്രവർത്തന രീതി: മാനുവൽ	മുദ്രകൾ: EPDM, PPL
കണക്ഷൻ രീതി: ഫ്ലേഞ്ച് കണക്ഷൻ	ആപ്ലിക്കേഷനുകൾ: വെള്ളം, വായു, വാതകം, എണ്ണ, ദ്രാവകങ്ങൾ മുതലായവ.
ഉത്ഭവം: ചൈന	സാമ്പിൾ: സാമ്പിളുകൾ ലഭ്യമാണ്

ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനുള്ള പ്രധാന പോയിൻ്റുകൾ

ദിശ സ്ഥിരീകരണം, ഫ്ലേഞ്ച് വിന്യാസവും കർശനമാക്കലും, പൈപ്പ്ലൈൻ പിന്തുണയും സംരക്ഷണവും.

ഷെഞ്ചി അമേരിക്കൻ സ്റ്റാൻഡേർഡ് ഫ്ലേഞ്ച് വൈ-ടൈപ്പ് ഫിൽട്ടറുകൾ ഇൻസ്റ്റാൾ ചെയ്യുമ്പോൾ, മൂന്ന് പ്രധാന പോയിൻ്റുകൾ ശ്രദ്ധിക്കുക: ആദ്യം, ഫ്ലോ ദിശ സ്ഥിരീകരിക്കുക. വാൽവ് ബോഡിയിലെ അമ്പടയാളം ഇടത്തരം ഫ്ലോ ദിശയുമായി വിന്യസിക്കണം, കൂടാതെ അശുദ്ധി പരിഹരിക്കുന്നതിന് ഫിൽട്ടർ സ്ക്രീൻ താഴേക്ക് അഭിമുഖമായി ഇൻസ്റ്റാൾ ചെയ്യണം. രണ്ടാമതായി, ഫ്ലേഞ്ച് വിന്യാസവും കർശനമാക്കലും ഉറപ്പാക്കുക. ഫ്ലേഞ്ച് മുഖങ്ങൾ സമാന്തരവും കേന്ദ്രീകൃതവുമായിരിക്കണം, ഗാസ്കറ്റ് കേന്ദ്രീകരിച്ച്, ഷെൽ രൂപഭേദം ഒഴിവാക്കാൻ ബോൾട്ടുകൾ ഘട്ടങ്ങളിൽ ഡയഗണലായി മുറുകെ പിടിക്കണം. മൂന്നാമതായി, പൈപ്പ്ലൈൻ പിന്തുണയും പ്രീ-ഫിൽട്ടർ പരിരക്ഷയും നൽകുക. ഫിൽട്ടർ പൈപ്പ്ലൈനിൻ്റെ ഭാരം വഹിക്കരുത്; വലിയ കണങ്ങൾ നീക്കം ചെയ്യുന്നതിനായി ഇൻസ്റ്റാളേഷന് മുമ്പ് പൈപ്പ്ലൈൻ ശുദ്ധീകരിക്കണം. ഷെഞ്ചി വിശദമായ ഇൻസ്റ്റാളേഷൻ നിർദ്ദേശങ്ങൾ നൽകുന്നു, ODM/OEM കസ്റ്റമൈസേഷനെ പിന്തുണയ്ക്കുന്നു, കൂടാതെ ഫിൽട്ടറിൻ്റെ ദീർഘകാല സ്ഥിരതയുള്ള പ്രവർത്തനം ഉറപ്പാക്കാൻ ഫിൽട്ടർ മെഷ് വലുപ്പം ആവശ്യാനുസരണം ക്രമീകരിക്കാവുന്നതാണ്.

ഫലപ്രദമായി ഫിൽട്ടർ ചെയ്ത പദാർത്ഥങ്ങൾ

Shenchi ASME സ്റ്റാൻഡേർഡ് ഫ്ലേഞ്ച് വൈ-ടൈപ്പ് ഫിൽട്ടറുകൾ പൈപ്പ്ലൈൻ മീഡിയയിൽ സോളിഡ് സസ്പെൻഡ് ചെയ്ത ദ്രവ്യത്തെ പ്രാഥമികമായി ഫിൽട്ടർ ചെയ്യുന്നു. ഇതിൽ ഉൾപ്പെടുന്നു: വെൽഡിംഗ് സ്ലാഗ്, ഇരുമ്പ് ഫയലിംഗുകൾ, പൈപ്പ്ലൈൻ വെൽഡിങ്ങിൽ നിന്നുള്ള തുരുമ്പ് അവശിഷ്ടങ്ങൾ; നിർമ്മാണത്തിൽ അവശേഷിക്കുന്ന മണൽ, മണ്ണ്, ചണ നാരുകൾ, സീലൻ്റ് അവശിഷ്ടങ്ങൾ; മാധ്യമങ്ങൾ തന്നെ വഹിക്കുന്ന കണികകൾ, പരലുകൾ, അവശിഷ്ടങ്ങൾ; പൈപ്പ്ലൈനിൻ്റെ വാർദ്ധക്യവും പുറംതൊലിയുമുള്ള അകത്തെ ഭിത്തിയിൽ നിന്നുള്ള തുരുമ്പ് സ്കെയിലും സ്കെയിൽ ശകലങ്ങളും; ലൂബ്രിക്കറ്റിംഗ് ഓയിലിലെ ലോഹ ഷേവിംഗുകളും മറ്റ് മാലിന്യങ്ങളും. മീഡിയയുടെ ആവശ്യമായ ശുചിത്വത്തെ ആശ്രയിച്ച് 50-300 മെഷിൽ നിന്ന് ഫിൽട്ടറേഷൻ പ്രിസിഷൻ തിരഞ്ഞെടുക്കാവുന്നതാണ്. ചൈനയിൽ നിർമ്മിച്ച, ASME സ്റ്റാൻഡേർഡ് ഫ്ലേഞ്ച് വൈ-ടൈപ്പ് ഫിൽട്ടറുകൾ WCB, SUS304, SUS316L മെറ്റീരിയലുകൾ ഉപയോഗിച്ചാണ് നിർമ്മിച്ചിരിക്കുന്നത്, ഇത് വിവിധ മാധ്യമങ്ങൾക്ക് നാശന പ്രതിരോധവും പൊരുത്തപ്പെടുത്തലും വാഗ്ദാനം ചെയ്യുന്നു.

ഫിൽട്ടറേഷന് അനുയോജ്യമല്ലാത്ത പദാർത്ഥങ്ങൾ

ഇനിപ്പറയുന്ന പദാർത്ഥങ്ങൾ ഫിൽട്ടർ ചെയ്യുന്നതിന് ഷെഞ്ചി എഎസ്എംഇ ബി ഫ്ലേഞ്ച് വൈ-ടൈപ്പ് ഫിൽട്ടറുകൾ അനുയോജ്യമല്ല: മാധ്യമത്തിൽ അലിഞ്ഞുചേർന്ന രാസവസ്തുക്കൾ (ഉദാഹരണത്തിന് ഉപ്പുവെള്ളത്തിലെ ലവണങ്ങൾ, ആസിഡുകൾ, ലായനികളിലെ ക്ഷാരങ്ങൾ); എണ്ണ-ജല എമൽഷനുകൾ; വിസ്കോസ് പേസ്റ്റുകൾ അല്ലെങ്കിൽ കൊളോയിഡുകൾ; നാരുകളുള്ള മൃദുവായ മാലിന്യങ്ങൾ (അത് ഫിൽട്ടർ സ്ക്രീനിൽ തുളച്ചുകയറുകയോ പൊതിയുകയോ ചെയ്യാം); വാതക മാധ്യമങ്ങളിലെ വാതക മലിനീകരണവും. ഈ മീഡിയകൾക്കായി, മറ്റ് തരത്തിലുള്ള ഫിൽട്ടറുകൾ തിരഞ്ഞെടുക്കണം. ASME B ഫ്ലേഞ്ച് Y-തരം ഫിൽട്ടറുകൾ വിൽക്കുമ്പോൾ, തെറ്റായ തിരഞ്ഞെടുപ്പ് ഒഴിവാക്കാൻ ഷെഞ്ചി ഉപഭോക്താവുമായി മീഡിയ സവിശേഷതകൾ സ്ഥിരീകരിക്കും. വില ലിസ്റ്റുകളുള്ള ASME B ഫ്ലേഞ്ച് Y-തരം ഫിൽട്ടറുകളിൽ വിശദമായ തിരഞ്ഞെടുക്കൽ മാർഗ്ഗനിർദ്ദേശങ്ങൾ ഉൾപ്പെടുന്നു.
